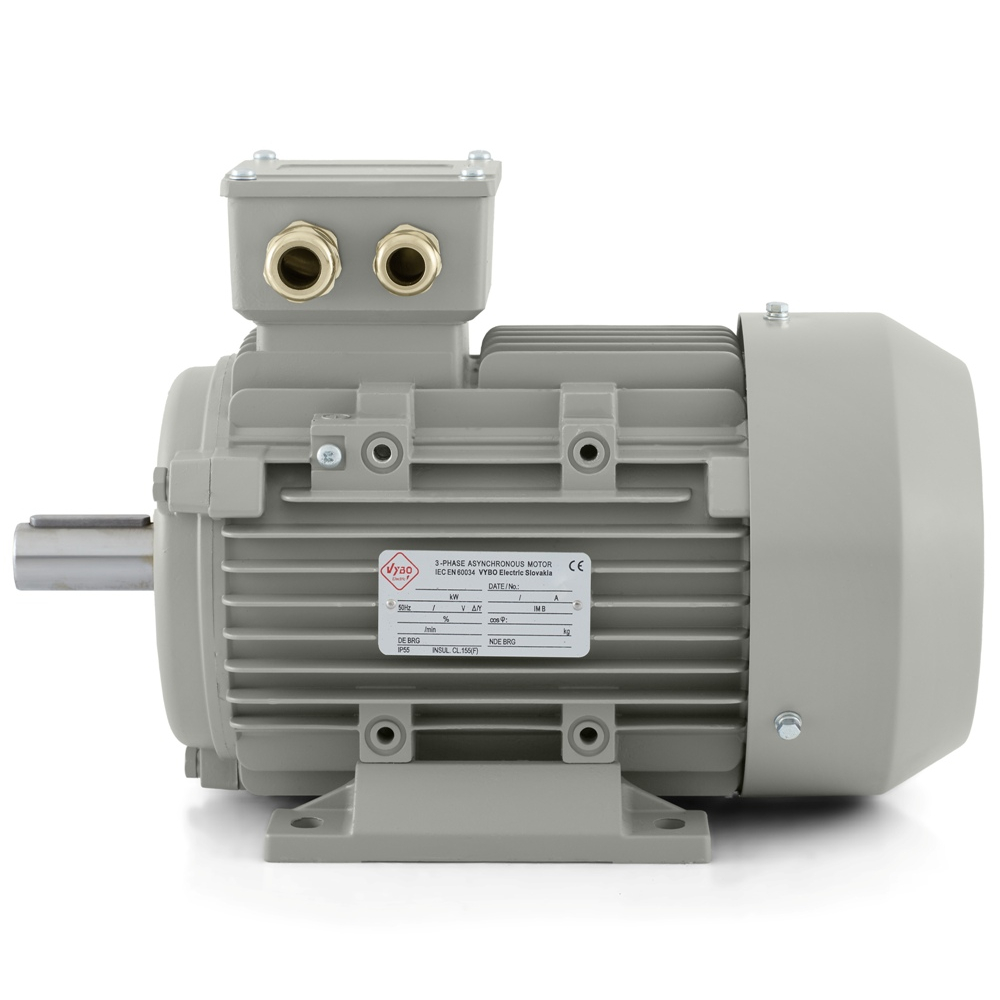

Elektrisk motor 1,1 kW, 905 o/min, 400 V, 1AL-90L-6

Elektrisk motor 1AL-90L-6 for pålitelig drift i teknologi med jevn arbeidsrytme

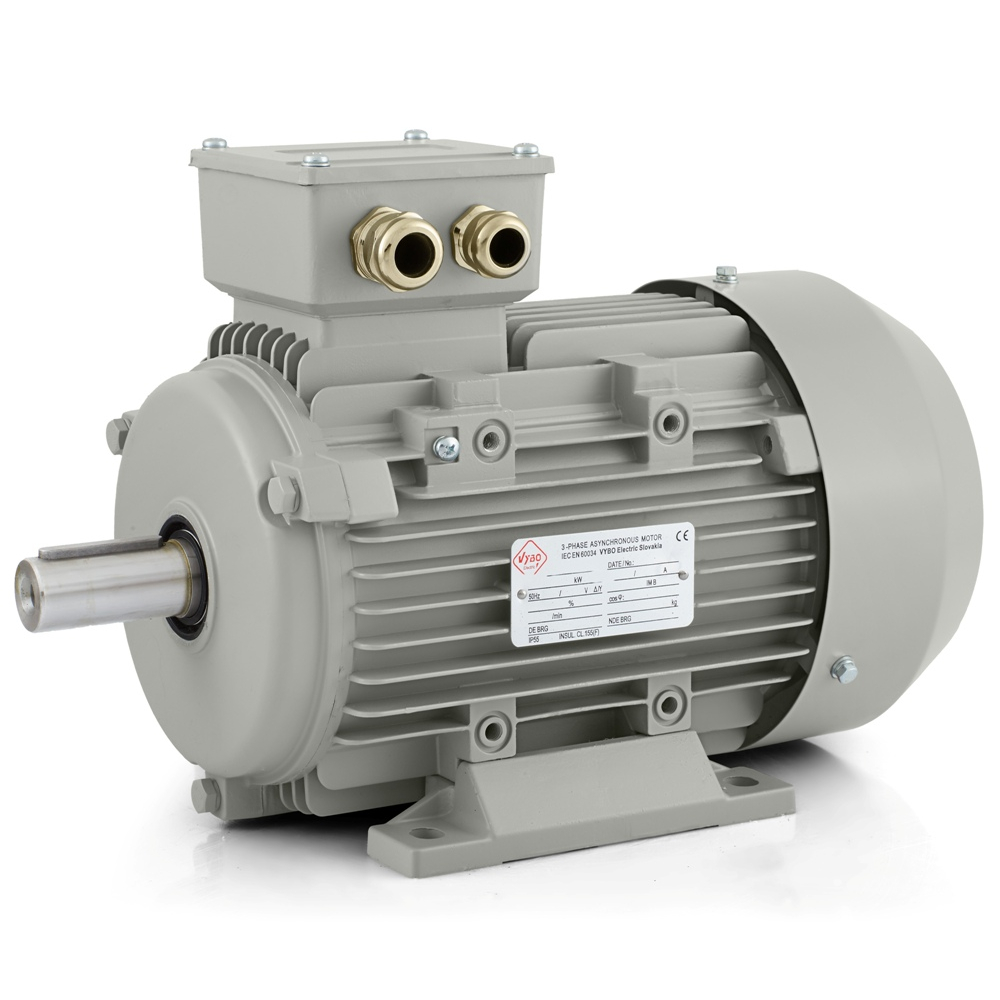

Elektrisk motor 1AL-90L-6 fra VYBO Electric er en 6-polet trefasemotor beregnet for drift der jevn gange, sikker oppstart og god kontroll over utstyrets arbeidstempo er viktig. Effekten på 1,1 kW og det nominelle turtallet på 905 o/min ved 50 Hz gir en driftskarakter som passer godt der motoren forventes å overføre energi regelmessig og rolig. Konstruksjonen egner seg for vifter, avtrekksenheter, sirkulasjonspumper, transportlinjer, blandeutstyr, filtreringsteknologi, emballasjemaskiner, doseringsenheter, sorteringslinjer, tørkemoduler og ulike hjelpedrev i produksjon og byggtekniske installasjoner.

Det er nettopp den 6-polede løsningen som gir modellen en driftsoppførsel som støtter kontinuitet. Ved materialtransport, sirkulasjon av et medium eller drift av elementer som skal arbeide uten brå endringer, er dette en praktisk egenskap. Motoren skaper ikke en unødvendig rask arbeidsrytme. Den passer bedre i prosesser som skal gå stabilt gjennom hele skiftet, og der en tydelig mekanisk respons er viktig.

Strømforsyning, kabling og idriftsettelse

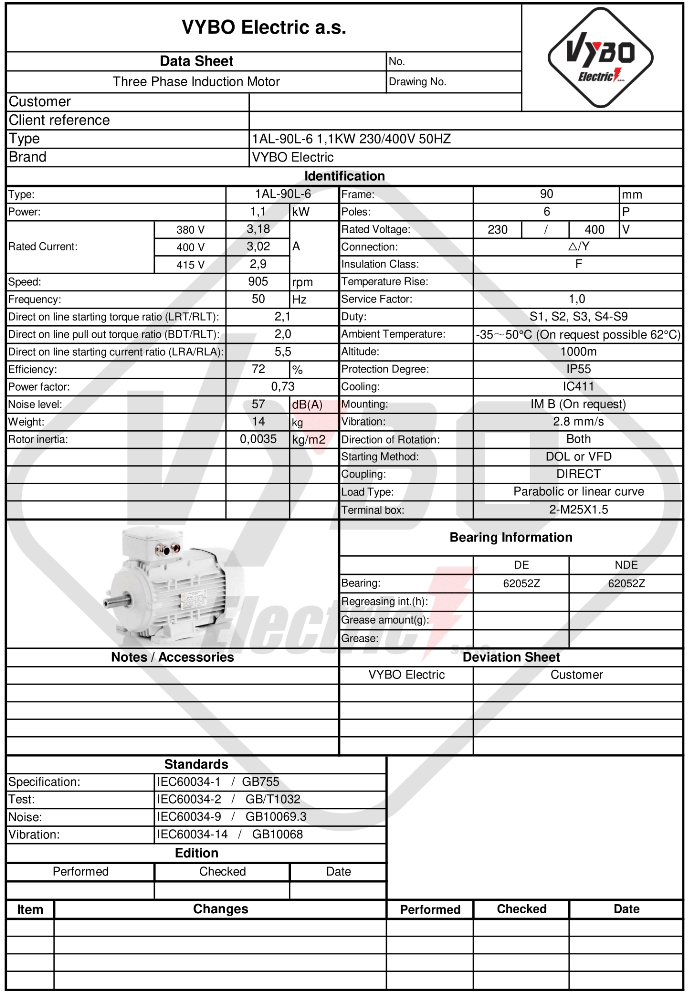

Modell 1AL-90L-6 arbeider med en merkespenning på 230/400 V og △/Y-kobling. Merkestrømmen er 5,25 A ved 230 V og 3,02 A ved 400 V, noe som er viktig ved dimensjonering av forsyningsgrenen, beskyttelse og styringselementer. Ved idriftsettelse hjelper disse dataene med å tilpasse drivenheten korrekt til utstyrets elektriske del og sikre stabil drift under regelmessig belastning.

Den elektriske motoren er egnet for direkte DOL-start, frekvensomformerstyring og drift med mykstarter. I praksis utvider dette bruksområdene. I enklere systemer kan den arbeide som en fast drivenhet med direkte start. I regulerte prosesser kan oppstart og driftsturtall tilpasses bedre til oppgaven. Dette er viktig for eksempel i ventilasjon når effektbehovet endres, ved dosering når matepresisjonen overvåkes eller på transportører der et mykere forløp verdsettes ved start og under drift.

Startegenskaper og oppførsel under belastning

En industrimotor må være pålitelig ikke bare når turtallet har stabilisert seg, men også under selve oppstarten. Elektrisk motor 1AL-90L-6 har et startmomentforhold på 2,1, som hjelper den med å overvinne innledende motstand uten usikker akselerasjon. Det maksimale momentforholdet på 2,0 støtter stabiliteten også når den mekaniske belastningen varierer. Startstrømforholdet på 5,5 er viktig for elektrisk dimensjonering og riktig innstilling av beskyttelseselementer under start.

Motoren er beregnet for en parabolsk eller lineær belastningskurve. Det betyr at den naturlig kan brukes både i applikasjoner med jevn motstand og i enheter der belastningen endrer seg etter den aktuelle driften. For sirkulasjonspumper, vifter, miksere, transportører, filtreringsenheter eller emballasjemekanismer er dette en viktig forutsetning for pålitelig daglig drift. Rotorens treghetsmoment på 0,0035 kg·m² støtter en balansert respons ved start og styring, slik at motoren reagerer tydelig uten unødvendig hard eller forsinket respons.

Beskyttelse, kjøling og driftsforhold

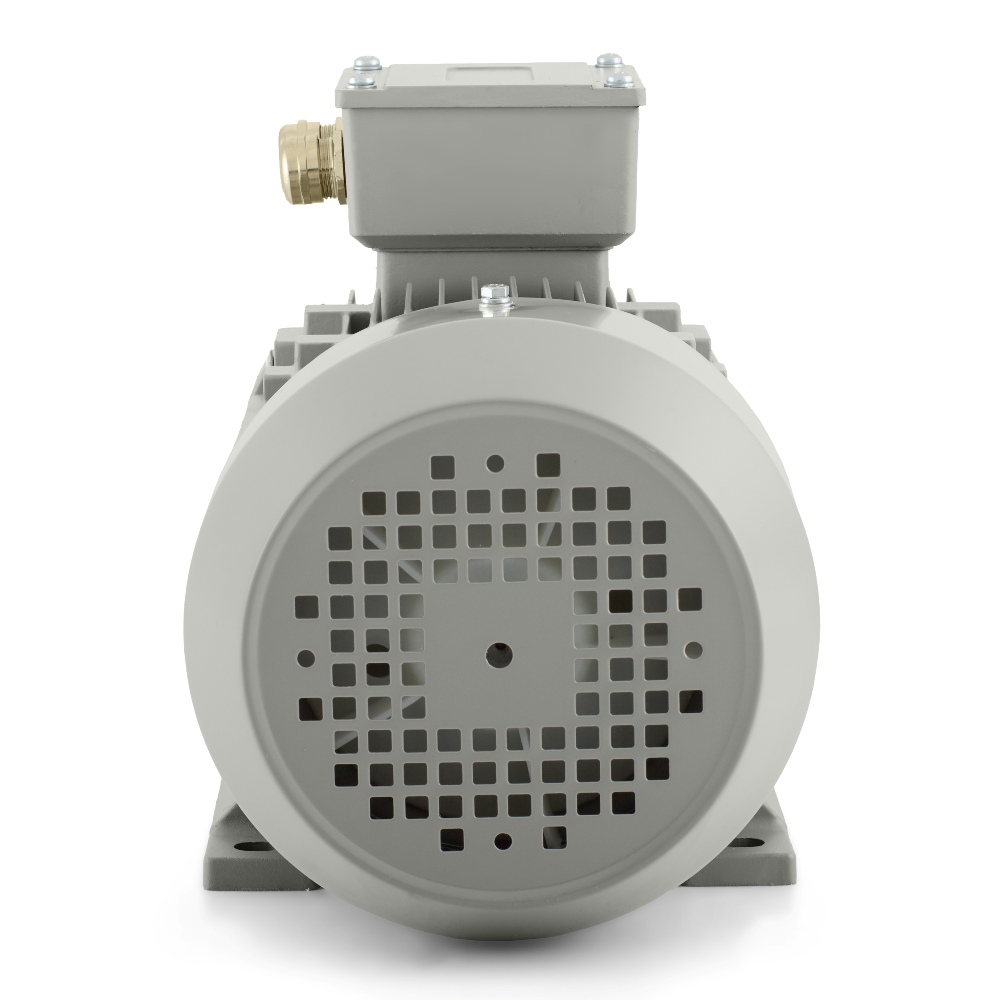

I industrimiljø er motstand mot vanlige driftspåvirkninger også avgjørende. IP55-beskyttelsen skjermer motoren mot støv og driftsfukt, noe som er viktig i haller, tekniske rom og utstyr som arbeider i mer krevende omgivelser. IC411-kjøling støtter stabil termisk drift gjennom lengre arbeidssykluser. Isolasjonsklasse F og temperaturstigningsklasse B gir et passende grunnlag for pålitelig drift under både kontinuerlig og intermitterende belastning.

Motoren er konstruert for en omgivelsestemperatur opptil +65 °C og en høyde opptil 1000 m. Servicefaktoren 1,0 og driftsformene S1, S2, S3 og S4-S9 gir modellen god anvendelighet i konstante prosesser og i applikasjoner med gjentatte sykluser. For teknologiske enheter som kjører gjennom hele skiftet, og for utstyr med vekslende arbeid og pauser, er dette en viktig praktisk fordel.

Mekanisk konstruksjon og sikker montering

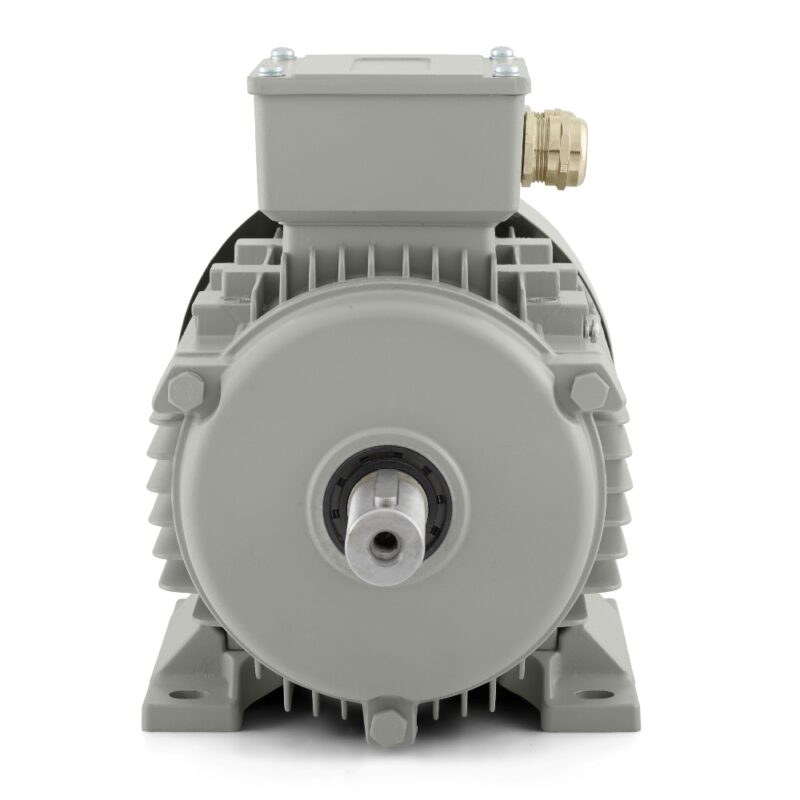

Akselhøyden på 90 mm gir en balansert kombinasjon av kompakt design og mekanisk stabilitet. På både DE- og NDE-siden brukes 6205-2Z-lagre som støtter jevn gange og pålitelig rotorstyring under regelmessig belastning. Litiumbasert fett nr. 2 er egnet for normale industriforhold. Balansering med halv kile gjør korrekt tilkobling til utstyrets mekaniske deler enklere.

Konstruksjonen omfatter 2-M25X1.5-kabelinnføringer, som bidrar til en ren og sikker strømtilkobling. Motoren kan rotere i begge retninger og passer derfor også konstruksjoner der den endelige plasseringen av drivenheten først fastsettes under montering eller idriftsettelse av linjen. Den pakkede vekten på 14 kg og emballasjemålene 380 × 210 × 270 mm forenkler logistikk, håndtering og forberedelse til installasjon i maskinen.

1AL OPTIMAL-serien fra VYBO Electric representerer profesjonelle lavspenningsmotorer i aluminiumsramme for bred industriell bruk. Det legges vekt på rask idriftsettelse, svært godt forhold mellom pris og kvalitet og utprøvd kvalitet under reelle forhold.

Et praktisk valg for stabil industriell drift

Elektrisk motor 1AL-90L-6 kombinerer 1,1 kW effekt, nominelt turtall på 905 o/min, IP55-beskyttelse og fleksibel styring. Den er egnet for applikasjoner som trenger en pålitelig 6-polet drivenhet med rolig arbeidskarakter, god monteringsberedskap og trygghet i daglig bruk. Med denne modellen tilbyr VYBO Electric en motor som naturlig passer inn i teknologi der stabilitet, regelmessighet og langsiktig driftssikkerhet står i sentrum.
