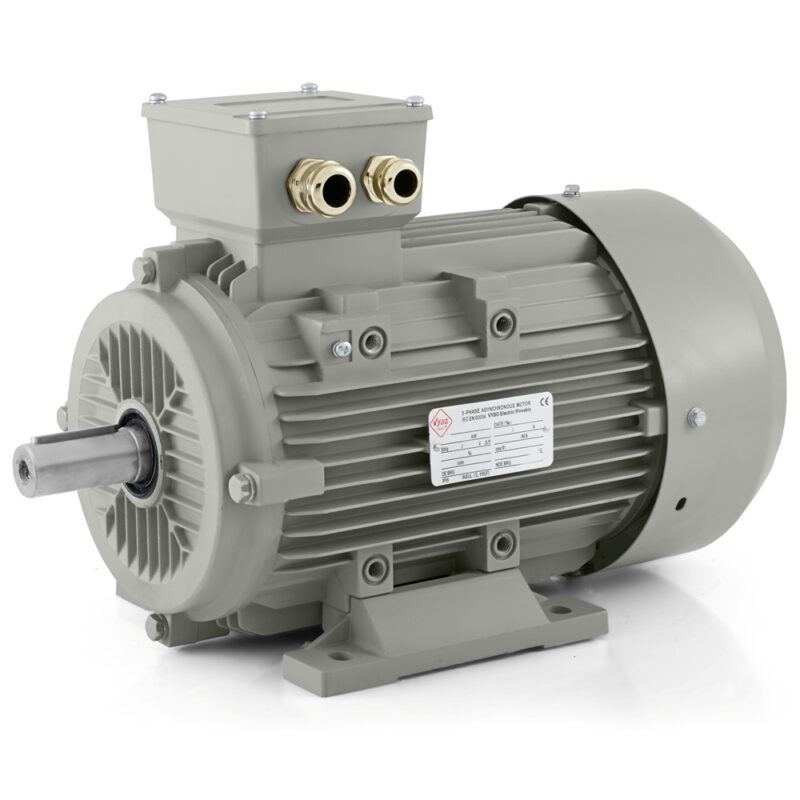

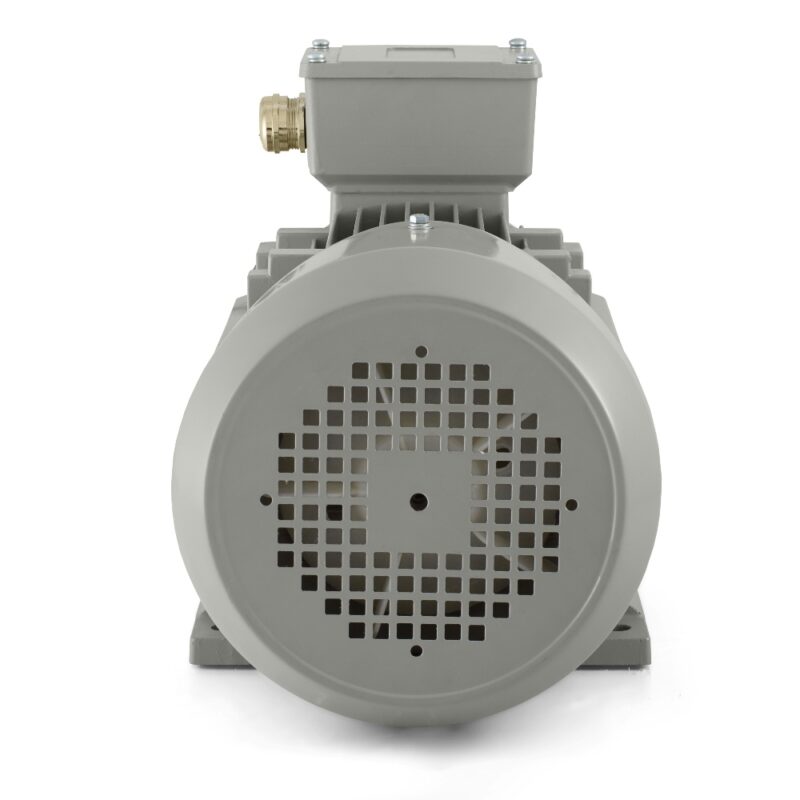

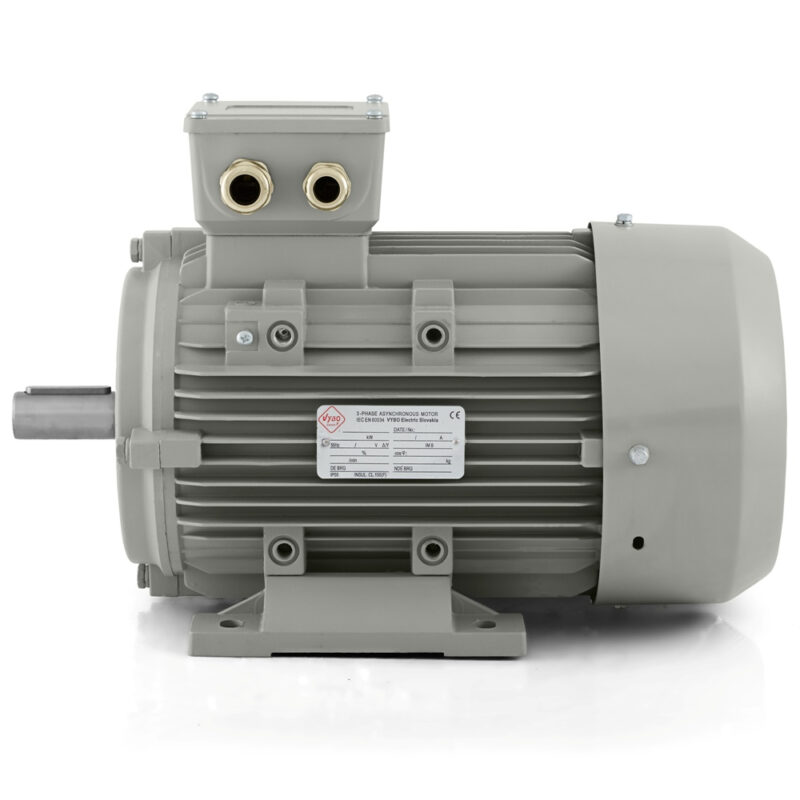

Elektrisk motor 11 kW, 2930 o/min, 400 V, 1AL-160M1-2

Elektrisk motor 1AL-160M1-2 11 kW for drift der sikkerhet i strømforsyning, oppstart og langvarig belastning er avgjørende

Elektrisk motor 1AL-160M1-2 fra VYBO Electric er en trefaset asynkron elektrisk motor utviklet for industrielt utstyr som arbeider i høyt tempo og krever pålitelig drift gjennom hele skiftet. Modellen har en effekt på 11 kW, 2-polet utførelse og når ved en frekvens på 50 Hz et nominelt turtall på 2930 o/min. Nominell spenning på 400/690 V med trekant/stjerne-kobling gir et passende grunnlag for industrielle systemer der riktig elektrisk dimensjonering, pålitelig oppstart og stabil effekt under regelmessig belastning er viktig.

Rammestørrelsen 160 tilsvarer en effektklasse som ofte brukes i praksis i teknologi med større krav til jevn drift og driftssikkerhet. 1AL-160M1-2 passer naturlig til transportsystemer, vifteaggregater, avsugsanlegg, pumpemoduler, blandeteknologi, sorteringsstasjoner, pakkearbeidsplasser, håndteringslinjer og teknologiske enheter der motoren arbeider regelmessig og over lange perioder. I slikt utstyr er pålitelig start, stabilt turtall og en konstruksjon forberedt for daglig industriell bruk viktig.

Elektriske data som er viktige for utstyrsdesign

Fra et konstruksjonsperspektiv arbeider motoren med en effektfaktor på 0,89 og en virkningsgrad på 88 %. Nominell strøm er 19,4 A ved 400 V og 11,71 A ved 690 V, noe som er viktig ved valg av beskyttelse, dimensjonering av strømforsyningen og innstilling av hele drivgrenen. I utstyr med regelmessig drift er disse dataene avgjørende både for riktig funksjon i den elektriske delen og for stabiliteten i hele teknologien.

Startparametrene er også viktige. Et startmomentforhold på 2, et maksimalt momentforhold på 2,2 og et startstrømforhold på 7,5 tilsvarer en motor som er klar for en sikker start inn i driftstilstanden. For transportører betyr dette pålitelig oppstart av transportlinjen, for vifter stabil innkjøring, for pumper sikker start av arbeidssyklusen og for miksere en balansert start på bevegelsen. I teknologi som startes gjentatte ganger i løpet av et skift eller arbeider med skiftende belastning, er disse egenskapene svært viktige.

Konstruksjon forberedt for langvarig drift

Elektrisk motor 1AL-160M1-2 produseres med en aluminiumsramme og har kapslingsgrad IP55. I et industrielt miljø er dette en praktisk kombinasjon fordi motoren er beskyttet mot støv og vannstråler. Dette er viktig i produksjonshaller, verksteddrift, tekniske rom og utstyr der drivsystemet forventes å fungere pålitelig under normal daglig belastning.

IC411-kjølingen bidrar til et stabilt termisk nivå ved lengre tids bruk. Isolasjonsklasse F og temperaturstigningsklasse B kompletterer det tekniske grunnlaget som er egnet for regelmessig og langvarig drift. I effektklassen 11 kW har disse dataene stor praktisk betydning fordi de påvirker motorens stabilitet ved høyere belastning og ved gjentatt drift gjennom hele skiftet.

Mekanisk stabilitet og driftskvalitet

Motoren arbeider med en vibrasjonshastighet på 2,8 mm/s i klasse A og et støynivå på 86 dB(A). Balanseringen utføres med halv kile, og motoren kan rotere i begge retninger, noe som utvider bruksområdet i forskjellige typer utstyr og mekaniske enheter. I praksis er dette særlig viktig der det konstrueres en mer universell maskinløsning eller der reversibel drift kreves.

På DE- og NDE-siden brukes lagre 6309-2ZC3. Smøringen sikres med litiumbasert fett nr. 2. Denne lagerløsningen gir et pålitelig grunnlag for regelmessig drift under industrielle forhold, der motoren forventes å gå i lengre perioder, starte gjentatte ganger og oppføre seg mekanisk stabilt under belastning.

Driftsformer for ulike typer arbeidssyklus

Modellen 1AL-160M1-2 er egnet for driftsformene S1, S2, S3 og S4-S9. Det gir brede bruksmuligheter i kontinuerlig drift så vel som i prosesser der arbeidsbelastningen avbrytes regelmessig eller endres etter den konkrete driften. Servicefaktoren på 1,0 tilsvarer nominelle arbeidsforhold, og den parabolske eller lineære belastningskarakteristikken utvider bruken i teknologi med ulike forløp av mekanisk motstand.

Denne driftsmessige fleksibiliteten er viktig i utstyr for materialtransport, avsug, teknologisk pumping, blanding eller gjentatt bevegelse av arbeidsenheten. Motoren kan integreres i produksjonssystemer med ulik takt og forskjellige driftsformer uten å være begrenset til bare én type bruk.

Installasjon, tilkobling og praktisk integrasjon i teknologien

Fra installasjonsperspektiv er motoren utstyrt med kabelgjennomføringer 2-M40X1.5, noe som tilsvarer effektklassen og industriell bruk. Pakket vekt på 83 kg og rotorens treghetsmoment på 0,055 kg·m² kompletterer bildet med hensyn til håndtering, logistikk og oppførsel ved oppstart. Disse dataene er viktige ved utforming av motorfestet, serviceplanlegging og valg av passende håndteringsmetode i driften.

Motoren er egnet for start med DOL-metoden. I henhold til kravene i teknologien kan den også styres med en frekvensomformer eller mykstarter, noe som utvider bruksmulighetene i regulerte drivsystemer og moderne teknologiske enheter.

Kort om 1AL OPTIMAL-plattformen

1AL OPTIMAL-serien finnes i monteringsformene IM B3, IM B35, IM B5, IM B14 og IM B34. Fordelene omfatter høy kompatibilitet, forsterket koblingsboks, gjennomarbeidet beskyttelse av koblingsboksens lokk til IP55, viftedeksel i stål, kompatible føtter, mulighet for å skifte frontskjold og en ramme konstruert for effektiv kjøling.

1AL-160M1-2 kombinerer en effekt på 11 kW, et turtall på 2930 o/min, IP55-beskyttelse og en konstruksjon forberedt for langvarig bruk. For teknologi der pålitelig start, stabil drift og holdbarhet ved regelmessig bruk er viktig, er denne modellen et solid og profesjonelt valg.
