Trefaset elektrisk motor: 3LC-315S-4, 110 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-315S-4 |
| Nominell effekt (kW) | 110 |
| Rammestørrelse (mm) | 315 |
| Antall poler | 4 |
| Nominelt turtall (o/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 187 |
| Nominell strøm 690 V (A) | 108,41 |
| Virkningsgrad ved 100 % belastning (%) | 95,4 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens treghetsmoment (kg·m²) | 3,626 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1302*727*1026 |
| Pakkevekt (kg) | 891 |
| Lagre og smøring | |
| DE/NDE-lagre | 6319-C3/6319-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |

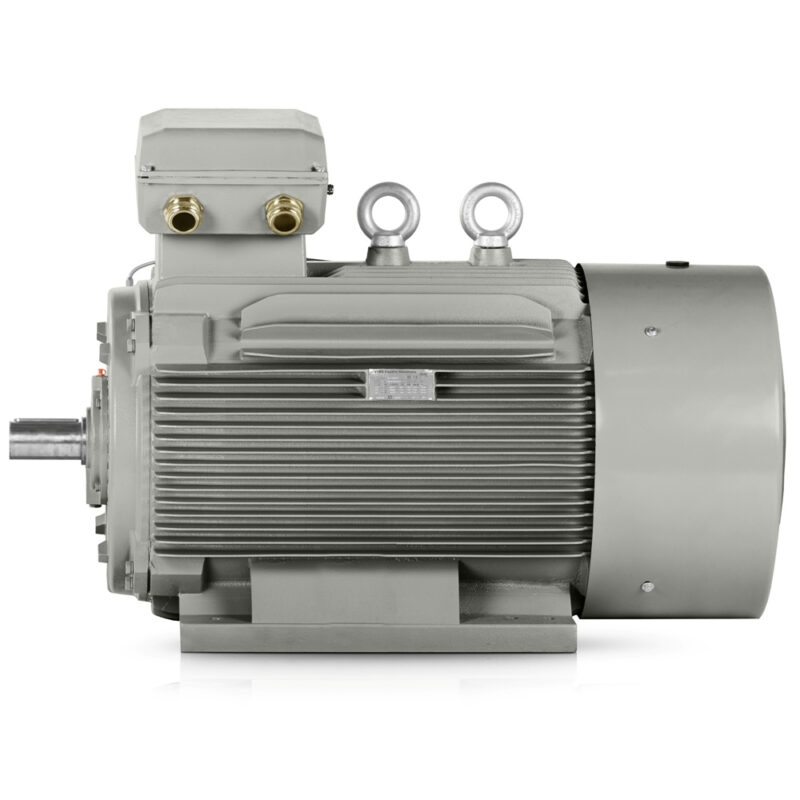

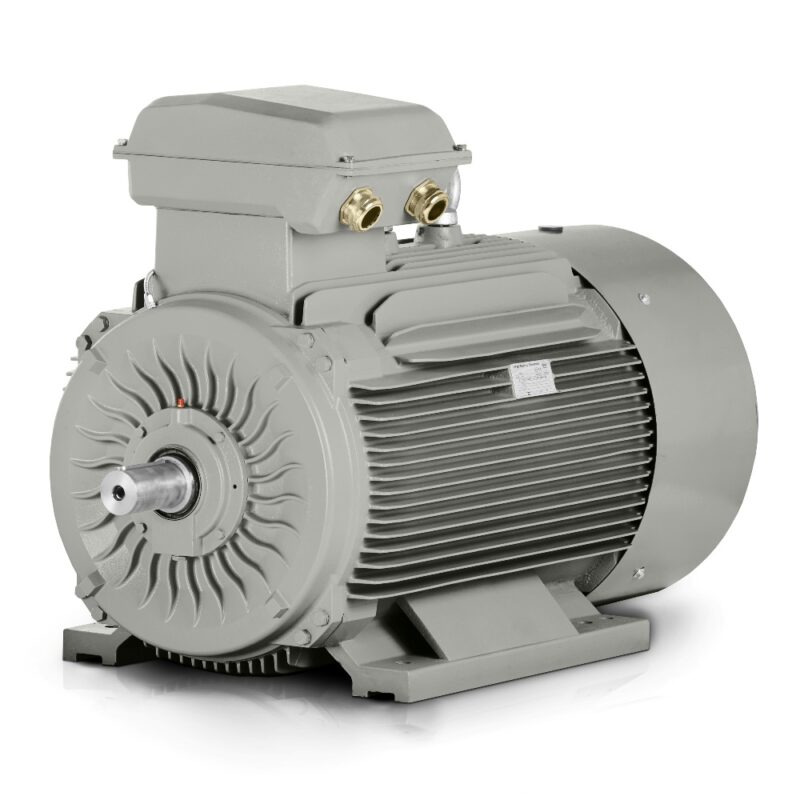

En robust støpejernsramme gir modellen 3LC-315S-4 besparelser i servicepraksis og verdi i krevende drift der en 4-polet elektrisk motor forventes å levere stabil ytelse, holdbarhet og fornuftige driftskostnader.
Denne asynkrone elektriske motoren med en effekt på 110 kW og et nominelt turtall på 1485 o/min er konstruert for mellomstore bedrifter og store fabrikker som trenger langsiktig driftssikkerhet i drivenheter med høyere belastning. Støpejernshuset, de forsterkede lagerskjoldene og de robuste føttene bidrar til å opprettholde presis monteringsgeometri selv under vibrasjoner, noe ingeniører setter pris på ved utforming av pumpestasjoner, transportlinjer og teknologiske enheter.
3LC PRO 4-polet elektrisk motor for jevn kraftoverføring
En 4-polet elektrisk motor passer der drivenheten må fungere med et balansert forhold mellom moment og turtall uten unødvendige variasjoner under drift. Nominell strøm når 187 A ved △ 400V og 108,41 A ved Y 690V, noe som forenkler utforming av koblingsanlegg og dimensjonering av beskyttelse i trefasesystemer. Et startmomentforhold på 2 og et maksimalmomentforhold på 2,2 støtter start også under middels tunge belastninger.
IE3-energieffektivitet i daglig drift
IE3-effektivitetsklassen forbedrer energieffektiviteten under lange driftssykluser, der forskjeller i tap blir synlige i det årlige energiforbruket. En effektfaktor på 0,89 hjelper ved utforming av strømforsyningen, mens en virkningsgrad på 95,4 % hjelper den elektriske motoren med å arbeide økonomisk også ved stabil belastning. I praksis gir dette et sterkere grunnlag for transportører, omrørere og teknologiske enheter med lange driftstider.
Støpejernskonstruksjon for vibrasjoner, støv og kontinuerlig skiftdrift
En robust støpejernsramme er avgjørende på linjer der motoren utsettes for støtbelastninger, temperaturendringer og støv. Kabelgjennomføringer 2-M63X1.5 gir praktisk føring av strømforsyningen, mens DE-lager 6319-C3 og NDE-lager 6319-C3 er valgt for stabil støtte av rotoren. Rotorens treghetsmoment på 3,626 kg/m² støtter jevn start også i applikasjoner som krever kontrollert akselerasjon uten unødvendige mekaniske topper.
Utvalgte industrielle applikasjoner for en 110 kW-drivenhet
I praksis brukes den i kjølevannspumper, sentrifugalvifter, skruekompressorer, båndtransportører, omrørere i prosesstanker, tilslagsknusere, briketteringspresser, plastekstrudere, valseverk, råvareblandere, trebearbeidingslinjer og trekkviklemaskiner. Hver av disse driftene har fordel av en konstruksjon som tåler lange driftssykluser og gjentatte starter.
Rask oversikt ved utforming eller utskifting av en drivenhet
En emballert vekt på 891 kg og emballasjemål på 1302*727*1026 mm forenkler logistikkplanlegging både for installasjon på stedet og for lagring av reservedeler. Et støynivå på 88 dB(A) må tas hensyn til ved utforming av det teknologiske området, særlig der motoren inngår i en lukket linje eller maskinenhet. Modellen 3LC-315S-4 bygger på produsentens mange års erfaring, noe som er en viktig faktor ved valg av en erstatningsdrivning eller ny drivning i driftsmiljøer med høy belastning.
Kontakt oss for teknisk verifisering av om modellen 3LC-315S-4 er egnet for din drift.
