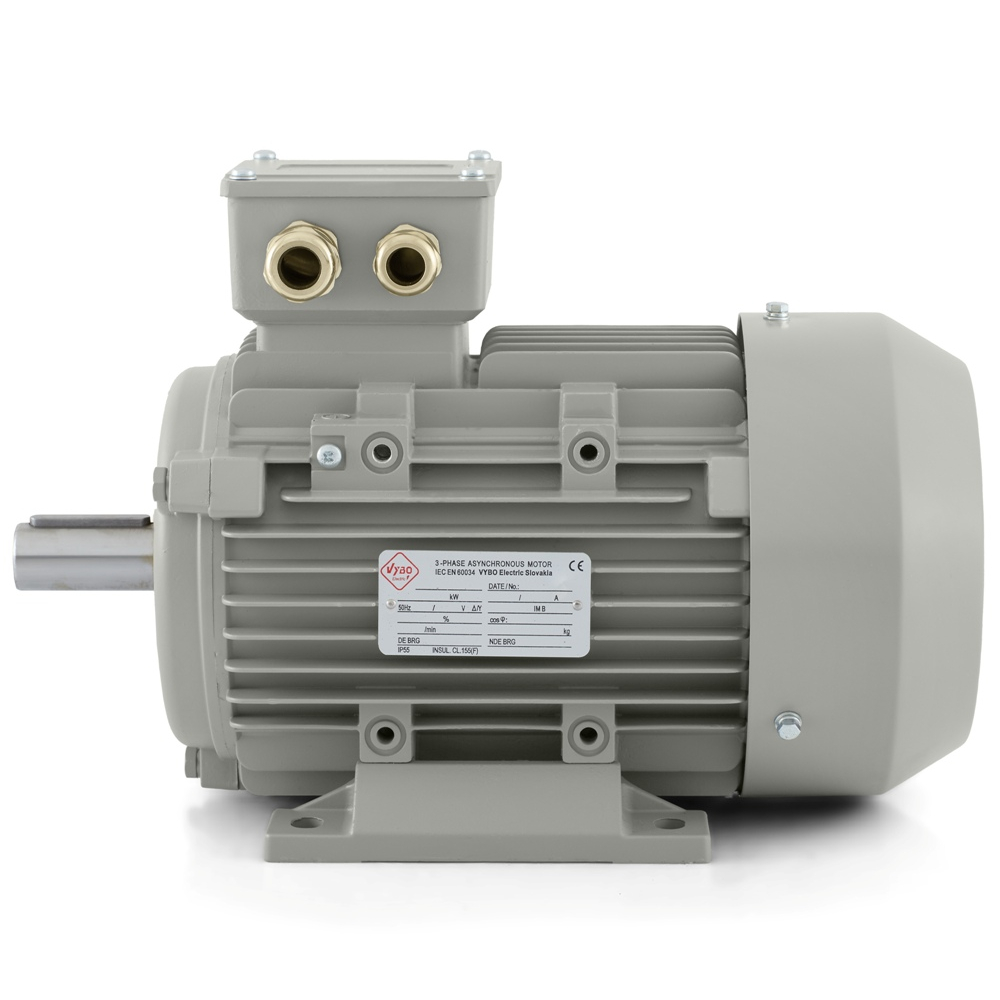

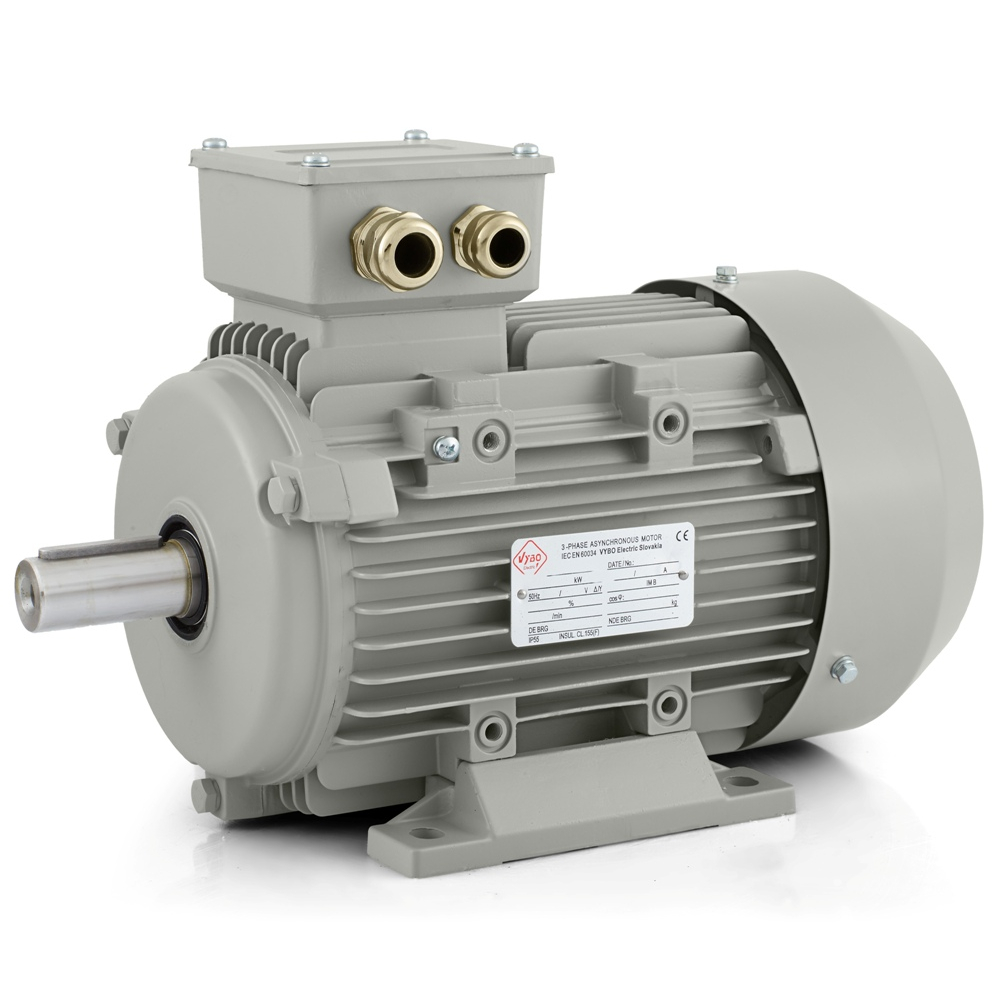

Elektrisk motor 0,55 kW, 1390 o/min, 400 V, 1AL-80M1-4

80 mm byggestørrelse som et solid fundament for en kompakt industridrift

Elektrisk motor 1AL-80M1-4 fra 1AL OPTIMAL-serien er en trefaset asynkron elektrisk motor med en effekt på 0,55 kW, nominell spenning på 230/400 V og kobling Delta/Y. Ved en frekvens på 50 Hz når den et nominelt turtall på 1390 o/min og er utført som en 4-polet motor. 80 mm byggestørrelse, altså en akselhøyde på 80 mm, gir en god balanse mellom kompakte mål og mekanisk driftssikkerhet i daglig bruk. Denne utførelsen passer godt til produksjonsmaskiner, tekniske moduler og frittstående drivenheter der monteringen skal være oversiktlig og driften skal passe pålitelig inn i hele systemet.

I praksis brukes denne modellen ofte til båndtransportører, emballeringsutstyr, fyllelinjer, merkesystemer, sorteringsstasjoner, vifteenheter, pumpemoduler, blandeenheter, doseringsutstyr, matemekanismer og materialhåndteringsteknologi. I slike driftsmiljøer er det viktig at driften går jevnt, har et rimelig plassbehov og kan fungere pålitelig også ved gjentatte starter eller lengre belastning.

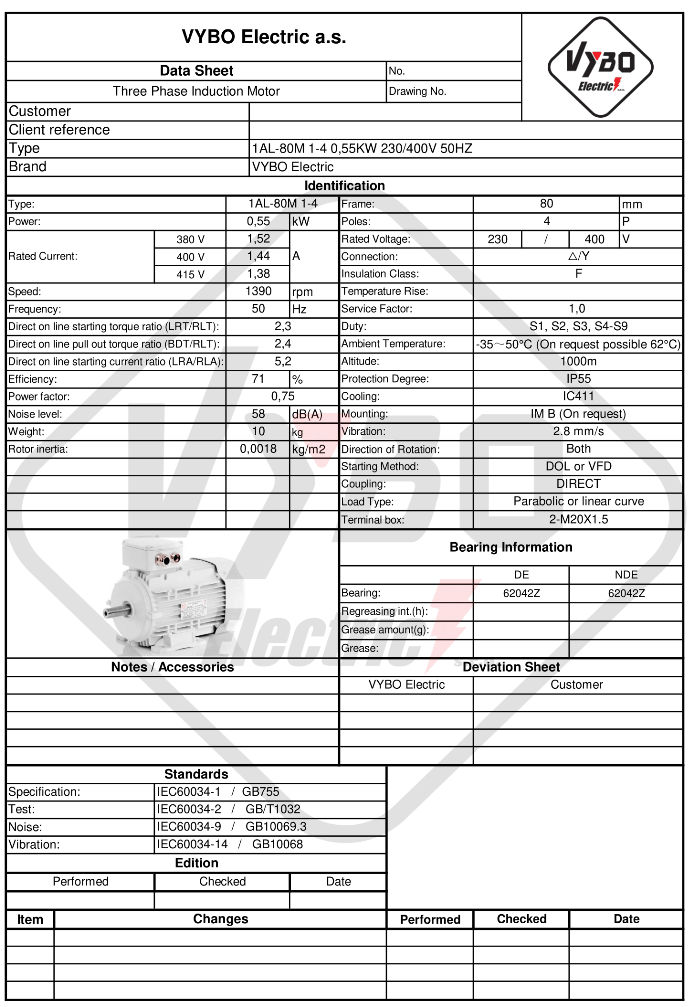

Ytelse og elektriske verdier for stabil nettdrift

Effekten på 0,55 kW passer til maskiner som trenger en kompakt elektrisk motor med en viss driftsreserve. Nominell strøm er 2,50 A ved 230 V og 1,44 A ved 400 V, noe som gjør integrering i vanlige industrielle systemer enkel. En virkningsgrad på 71 % og en effektfaktor på 0,75 bidrar til økonomisk og balansert drift i applikasjoner der motoren går regelmessig gjennom hele skiftet eller i gjentatte sykluser i takt med linjen.

Ved oppstart har startmomentforholdet på 2,3, maksimalt momentforhold på 2,4 og startstrømforholdet på 5,2 praktisk betydning. Denne kombinasjonen er nyttig der driften starter gjentatte ganger, håndterer lette til middels belastninger og må oppføre seg forutsigbart. Belastningstypen med en parabolsk eller lineær belastningskarakteristikk utvider bruksområdet i transportsystemer, med vifter og i mekanismer der motstanden endrer seg i løpet av arbeidssyklusen.

Styring, rotasjonsretning og respons i drift

Den elektriske motoren 1AL-80M1-4 er egnet for DOL-start, for styring via en frekvensomformer og for en mykstarter. Dette gir større fleksibilitet ved innstilling av startforløpet og tilpasning av driften til den aktuelle teknologien. På enklere maskiner kan den arbeide med direkte start, mens en mykere start eller bedre turtallsregulering er en fordel på mer følsomme mekanismer. Motoren kan rotere i begge retninger, noe som er nyttig for reverserende bevegelser, mateenheter og tekniske sammenstillinger der arbeidsretningen endres etter prosessfasen.

En viktig driftsegenskap er også rotorens treghetsmoment på 0,0018 kg·m². I utstyr med gjentatte starter, trinnvis overføring eller dosert bevegelse bidrar det til å opprettholde god respons i driften og en jevn arbeidssyklus. I transportører, emballeringsmoduler eller fyllemaskiner har denne egenskapen direkte betydning for stabiliteten i det mekaniske systemet og for jevnheten i hele produksjonsforløpet.

Motstandsdyktighet mot industrielle driftsforhold

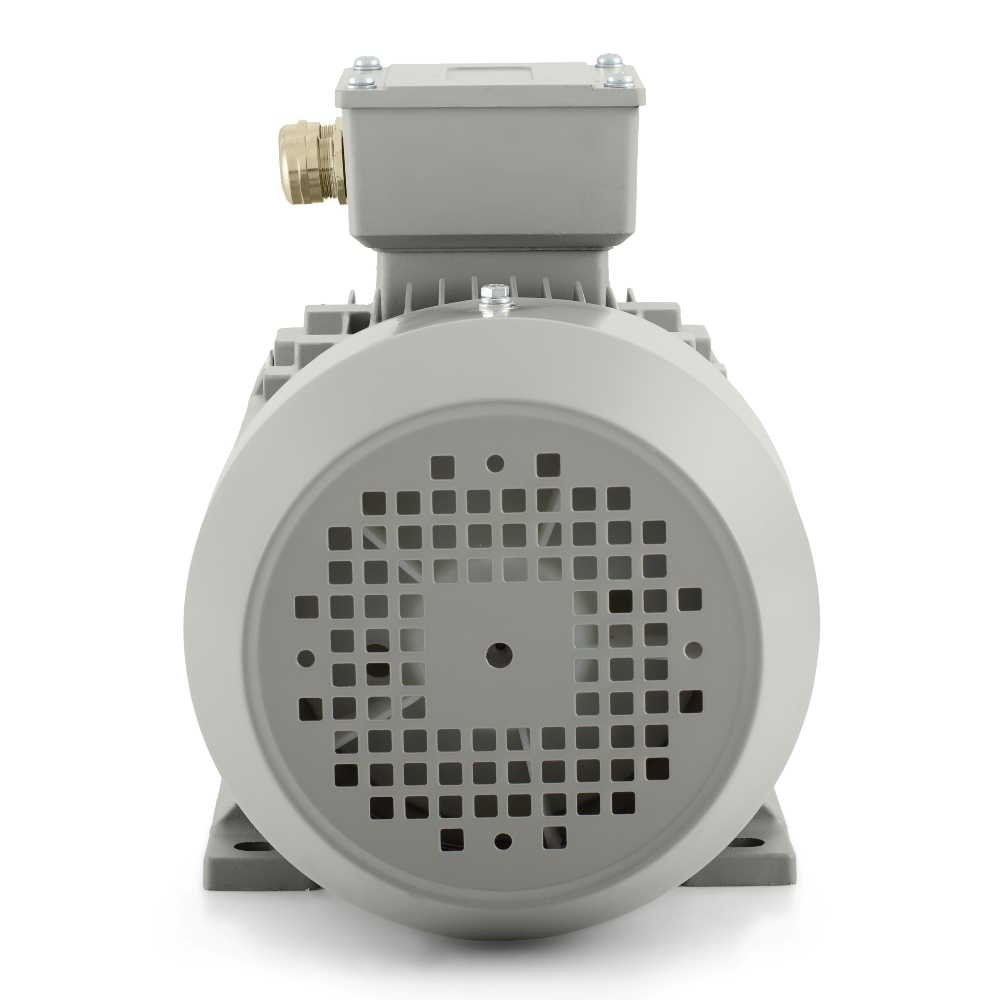

Motoren har kapslingsgrad IP55, som bidrar til å beskytte de innvendige delene mot støv og vannsprut. I driftsmiljøer der emballasje, bulkmaterialer, væsker eller regelmessig rengjøring av teknologien inngår, er dette et viktig element for driftssikkerheten. IC411-kjøling bidrar til et stabilt termisk regime ved lengre belastning, og rammen i 1AL OPTIMAL-serien er konstruert for effektiv varmeavledning.

Isolasjonsklasse F og temperaturstigning B gir motoren et egnet grunnlag for daglig industriell drift. Den er konstruert for en omgivelsestemperatur på opptil +65 °C og en høyde på opptil 1000 m. Servicefaktor 1,0 og driftsmoduser S1, S2, S3, S4-S9 gjør det mulig å bruke motoren både i kontinuerlig drift og i periodiske sekvenser. Et støynivå på 58 dB(A) og vibrasjon på 2,8 mm/s i klasse A bidrar til rolig mekanisk gange, noe som er viktig for maskiner der jevn drift og konstruksjonens samlede stabilitet overvåkes.

Mekanisk utførelse og den praktiske siden av bruken

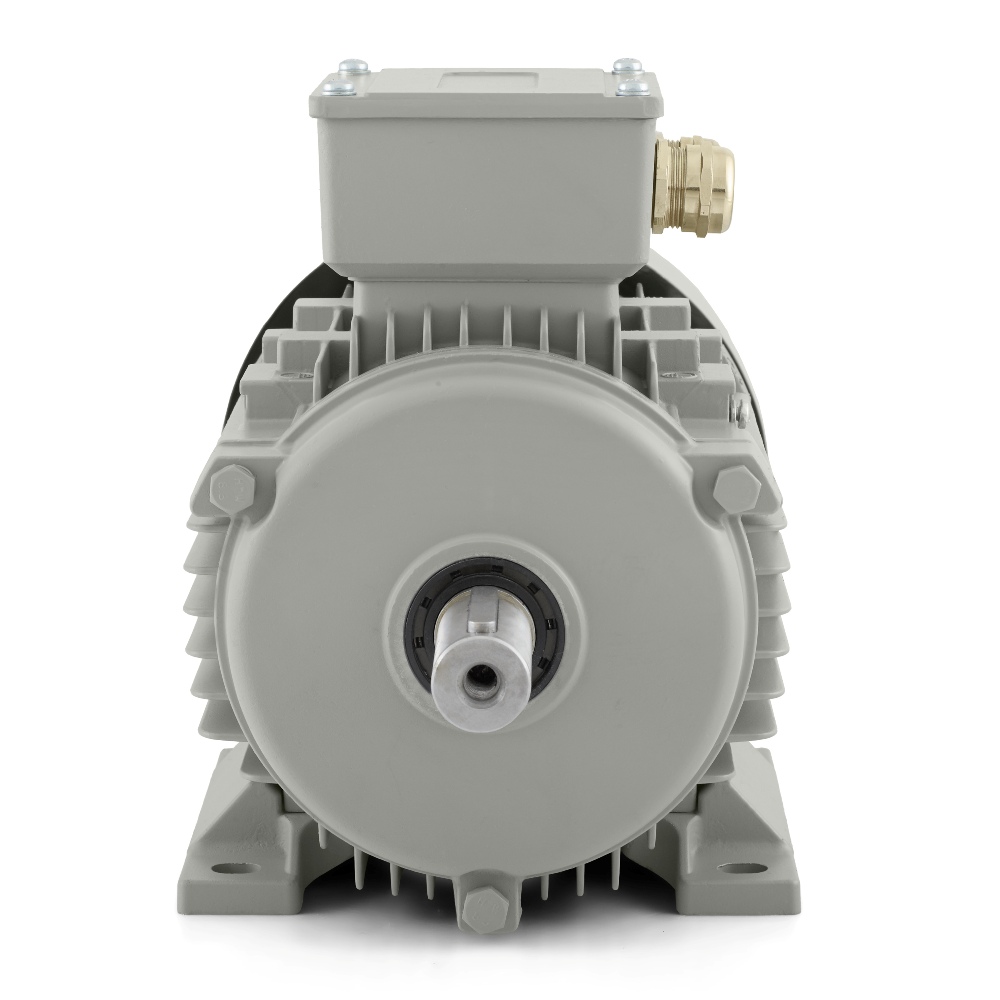

På både DE- og NDE-siden er det montert 6204-2Z-lagre. Smøringen utføres med litiumbasert fett nr. 2 i relevant temperaturklasse. Balansering med halv kile er viktig ved montering av remskiver, koblinger og andre kraftoverføringselementer der jevn gange og en pålitelig mekanisk forbindelse er avgjørende. For elektrisk tilkobling er 2-M20X1.5-kabelgjennomføringer klargjort, noe som gjør integreringen i vanlige industriløsninger enklere.

1AL OPTIMAL-serien er en av VYBO Electrics mest solgte serier, med mer enn 30 000 installerte enheter i industrien. 1AL OPTIMAL-serien er blant de mest solgte elektriske motorene fra VYBO Electric og har mer enn 30 000 installerte enheter i industrien. Serien er kjent for svært godt forhold mellom pris og ytelse, dokumentert kvalitet, høy kompatibilitet og rask idriftsettelse. Serien omfatter også elementer som er praktisk viktige i daglig bruk, som en forsterket koblingsboks, forbedret IP55-beskyttelse av koblingsboksen og et viftedeksel av stål. For montering kan utførelsene IM B3, IM B35, IM B5, IM B14, IM B34 brukes. Den emballerte vekten på 10 kg og emballasjemålene på 320 × 220 × 260 mm gjør også håndteringen enklere ved lagring, transport og serviceutskifting. Den elektriske motoren 1AL-80M1-4 er derfor et egnet valg for virksomheter som trenger en kompakt trefasedrift med IP55-beskyttelse, et solid mekanisk fundament og pålitelig oppførsel i det daglige arbeidet.
