Elektrisk motor 0,55 kW, 2790 o/min, 400 V, 1AL-71M2-2

Elektrisk motor 1AL-71M2-2 0,55 kW for kompakte drivsystemer med sikker daglig drift

Elektrisk motor 1AL-71M2-2 fra VYBO Electric er en praktisk løsning for industrielt utstyr der det kreves høyere arbeidstempo, plassbesparende konstruksjon og pålitelig drift gjennom hele skiftet. Det er en trefaset asynkron elektrisk motor med effekt på 0,55 kW, 2-polet utførelse og nominelt turtall på 2790 o/min ved 50 Hz. Nominell spenning på 230/400 V og trekant/stjerne-kobling gjør integrering i vanlige trefasesystemer enkel, og forenkler både konstruksjon av nytt utstyr og modernisering av eksisterende teknologi.

Rammestørrelse 71 gir et svært godt grunnlag for maskiner der kompakte dimensjoner må kombineres med jevn og stabil arbeidsytelse. Effektklassen på 0,55 kW er særlig interessant i anlegg der motoren allerede har en tydelig viktig rolle i prosessen, samtidig som det fortsatt forventes en plassbesparende løsning uten unødvendig store installasjonsmål. I slike situasjoner er pålitelig start, rolig drift og god egnethet for gjentatt drift avgjørende.

Når teknologien trenger rask drift uten unødvendig stans

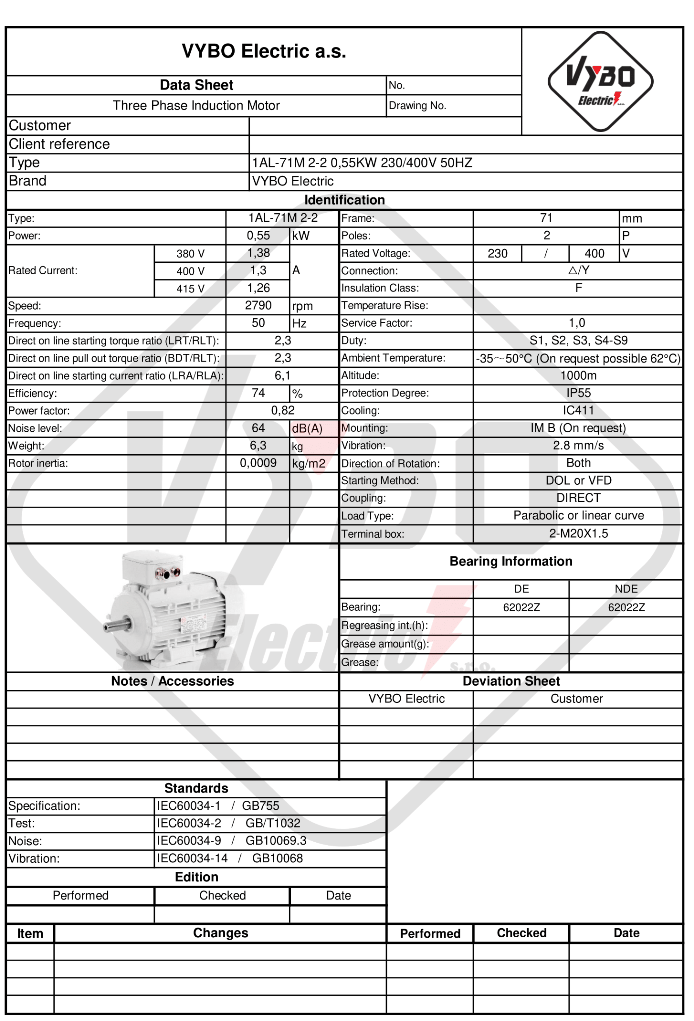

Modellen 1AL-71M2-2 har en effektfaktor på 0,82 og en virkningsgrad på 74 %. Nominell strøm er 2,26 A ved 230 V og 1,30 A ved 400 V, noe som gir et pålitelig grunnlag for korrekt elektrisk dimensjonering. I praksis er det i denne effektklassen like viktig hvordan motoren oppfører seg ved start og når arbeidsbelastningen endres. Et forhold for startmoment på 2,3, et forhold for maksimalt moment på 2,3 og et forhold for startstrøm på 6,1 beskriver en motor som er klar til å håndtere regelmessige starter sikkert og med stabil ytelse.

Disse egenskapene er viktige overalt der drivsystemet ikke bare arbeider i én monoton driftsform. I mange maskiner veksler oppstart, stabil drift og endringer i motstand etter den konkrete produksjonsoperasjonen. Hvis teknologien skal gå jevnt, må motoren reagere forutsigbart og uten unødvendig belastning på hele systemet. Det er nettopp her modellens praktiske verdi ligger.

Klar for rytmen i moderne produksjon

1AL-71M2-2 er egnet for driftsformene S1, S2, S3 og S4-S9. Dermed kan den brukes både i kontinuerlig drift og i prosesser med periodisk eller syklisk belastning. Servicefaktoren 1,0 tilsvarer nominelle driftsforhold, og den parabolske eller lineære belastningskarakteristikken utvider bruksområdet i ulike teknologier der belastningens karakter endrer seg i løpet av arbeidssyklusen.

I virkelig drift er dette svært viktig for mekanismer som transporterer, doserer, suger ut, ventilerer eller blander. Et mindre eller middels lett drivsystem avgjør ofte om hele linjen går rolig og uten uplanlagt stans. En motor i denne klassen må derfor håndtere ikke bare selve driften, men også regelmessig oppstart uten ustabil oppførsel.

Holdbarhet som merkes i daglig bruk

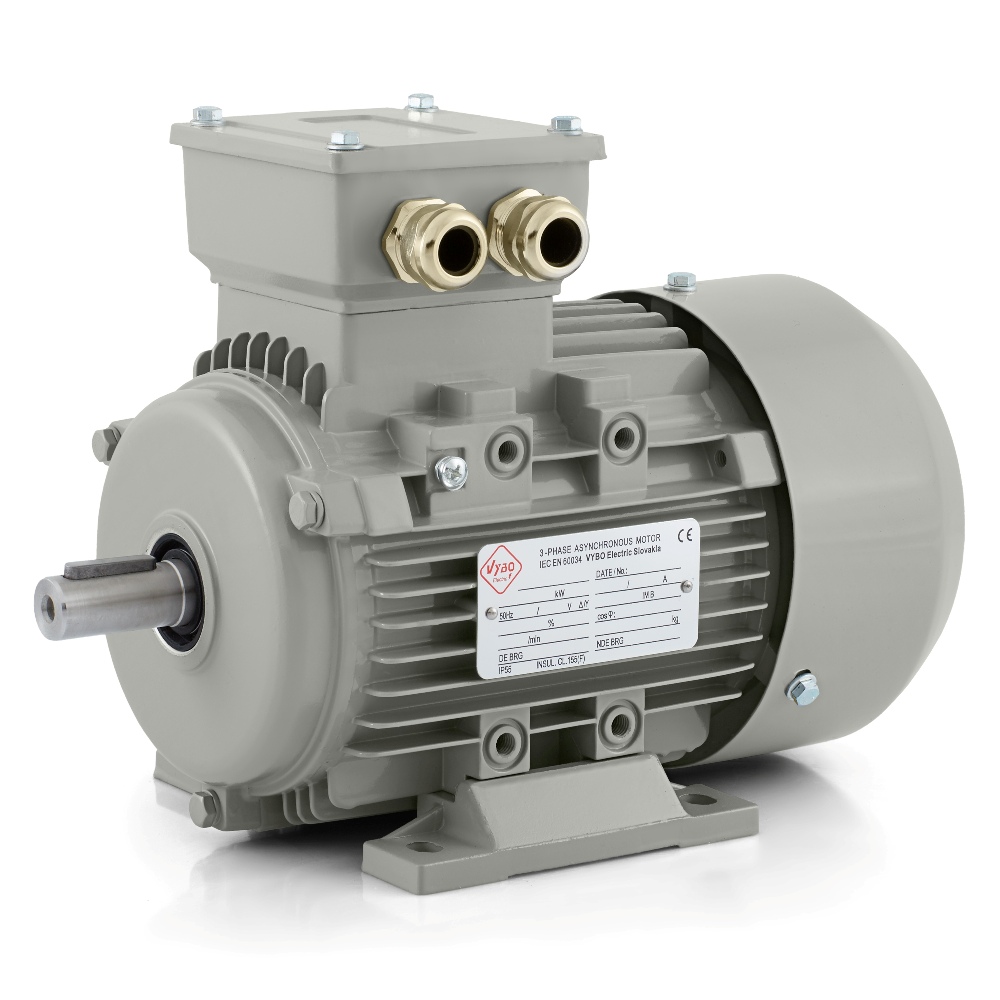

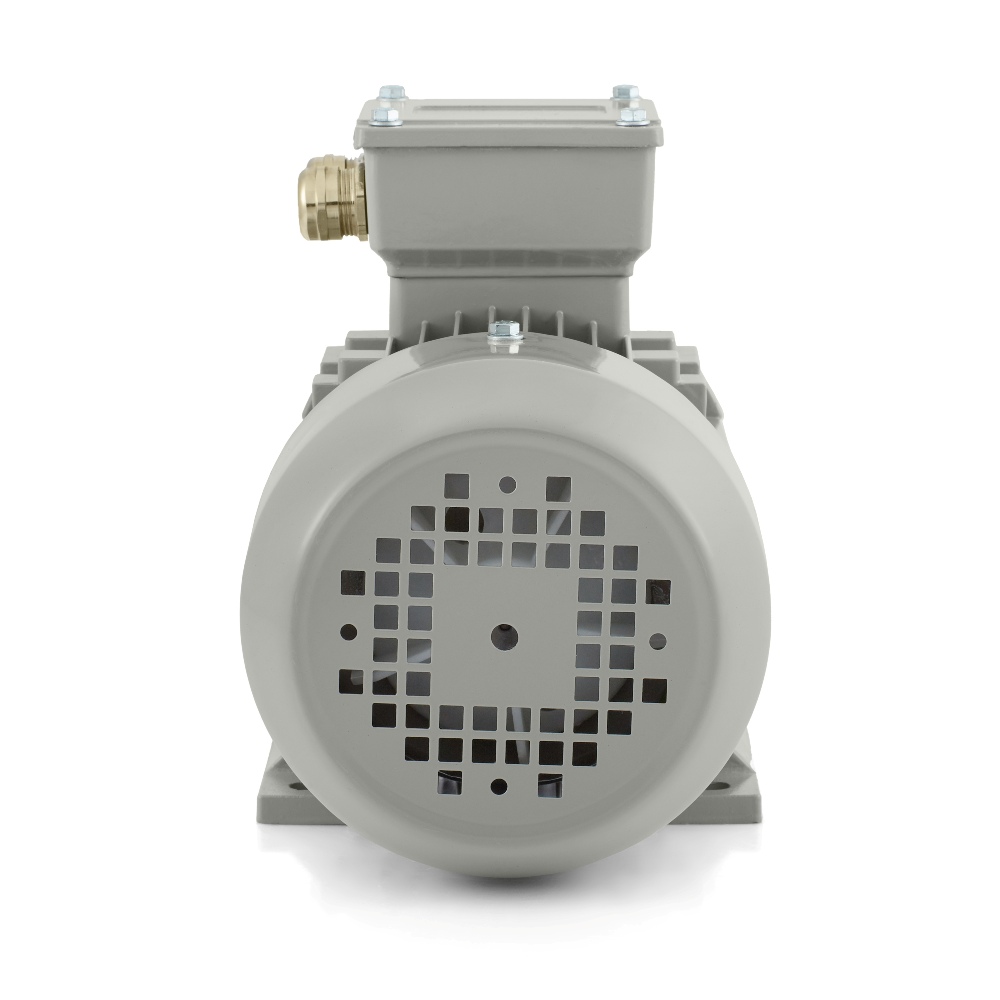

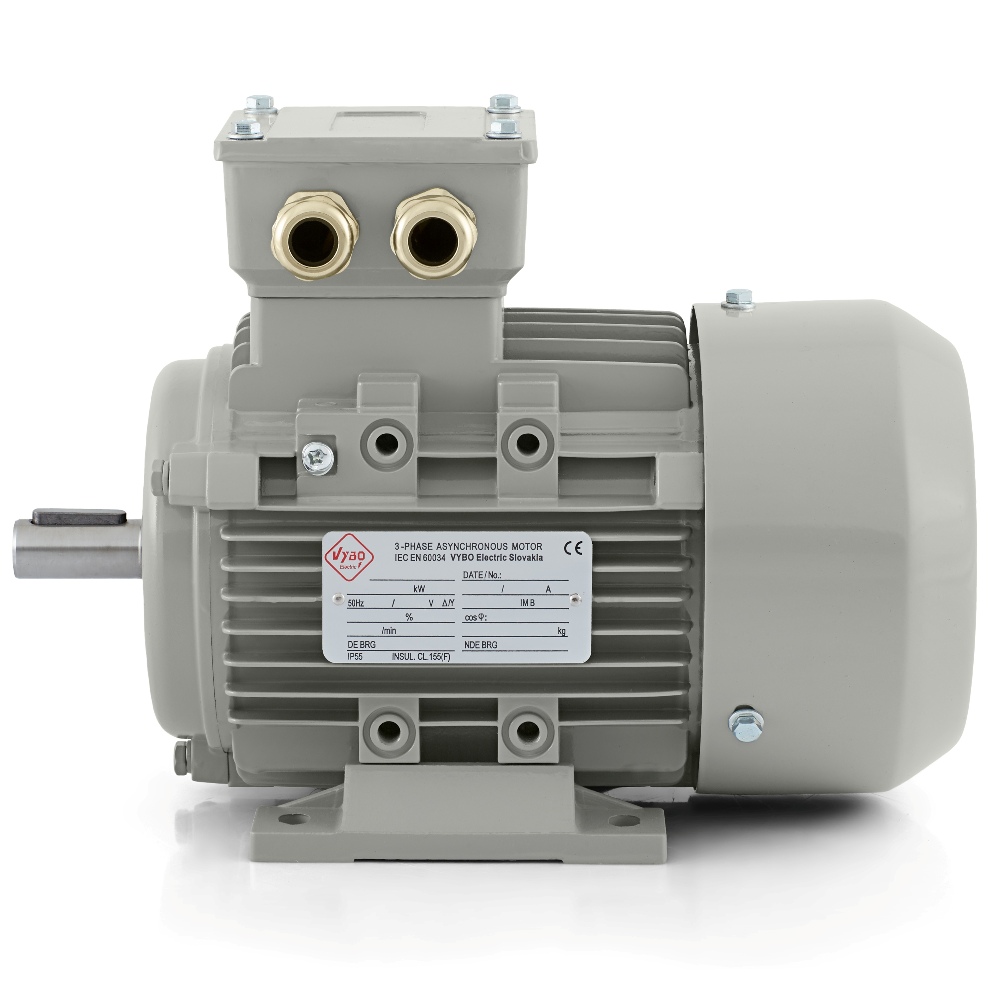

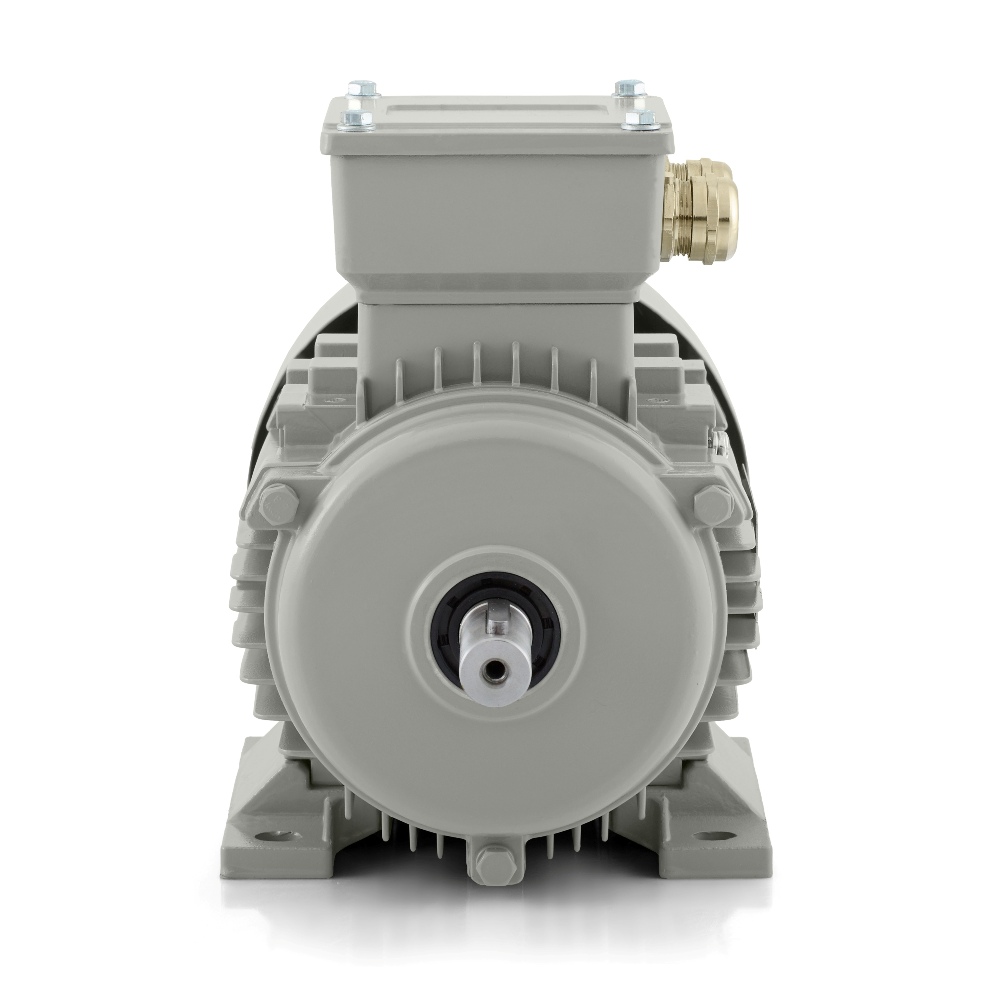

Motoren er bygget med en aluminiumsramme og har kapslingsgrad IP55, som beskytter mot støv og vannstråler. I verksteder, produksjonshaller og tekniske rom er dette en svært viktig egenskap fordi drivsystemet er bedre forberedt på det daglige industrimiljøet. IC411-kjøling bidrar til stabil termisk drift ved lengre bruk. Isolasjonsklasse F og temperaturstigningsklasse B kompletterer det tekniske grunnlaget for regelmessig og langvarig drift.

Driftskvaliteten støttes av en vibrasjonshastighet på 2,8 mm/s i klasse A og et støynivå på 64 dB(A). Dette er særlig fordelaktig i utstyr som arbeider i mer kompakte produksjonsenheter eller står nærmere operatøren. Motoren kan rotere i begge retninger, noe som utvider bruksområdet i universelle mekanismer og enheter med reversering. Balanseringen utføres med halv kile. På både DE- og NDE-siden brukes lagre 6202-2Z, og smøringen utføres med litiumbasert fett nr. 2.

Naturlig anvendelse i et bredt spekter av teknologier

Effekten på 0,55 kW og turtallet på 2790 o/min gjør modellen egnet som drivsystem for utstyr der det kreves rask mekanisk respons og pålitelig arbeidsrytme. Den passer godt til transportører, materialmatere, emballasjeenheter, merkingsenheter, sorteringsmoduler og doseringsstasjoner. Den har også sin plass i vifteenheter, avsugssystemer, pumpemoduler, blandere med lett til middels lett belastning, fyllestasjoner, monteringslinjer, serviceutstyr og hjelpefunksjoner i produksjonen.

Den viktigste fordelen er at motoren passer godt inn i utstyr der plassen er begrenset, samtidig som driften allerede krever merkbart høyere arbeidsytelse enn de minste drivsystemene. Derfor er den et fornuftig valg for teknologier som trenger et pålitelig hverdagsdrivsystem uten unødvendige kompromisser når det gjelder størrelse og holdbarhet.

Fordelene med 1AL OPTIMAL-plattformen der de gir verdi

Modellen tilhører serien 1AL OPTIMAL, som er populær blant kunder takket være et svært godt forhold mellom pris og ytelse, dokumentert kvalitet og bred anvendelighet i ulike bransjer. Plattformen er tilgjengelig i monteringsutførelsene IM B3, IM B35, IM B5, IM B14 og IM B34, noe som utvider mulighetene for installasjon i ulike typer maskiner og utstyr. Styrkene omfatter også kompatible føtter, mulighet for å bytte frontskjold, forsterket koblingsboks, forbedret IP55-beskyttelse av koblingsboksen, viftedeksel i stål, en nøye utformet ramme for bedre kjøleeffektivitet samt forsterkede lagre.

Motoren er utstyrt med kabelgjennomføringer 2-M20X1.5. Emballasjemål på 260 × 170 × 215 mm, pakkevekt på 6,3 kg og rotorens treghetsmoment på 0,0009 kg·m² kompletterer det tekniske bildet for håndtering, logistikk og mekanisk oppførsel. Motoren egner seg for DOL-start og kan, avhengig av teknologiens behov, også styres med en frekvensomformer eller mykstarter.

Elektrisk motor 1AL-71M2-2 er derfor et sterkt valg for kompakte industrielle drivsystemer som krever rask drift, robust konstruksjon og sikkerhet ved regelmessig bruk i et moderne arbeidsmiljø.
