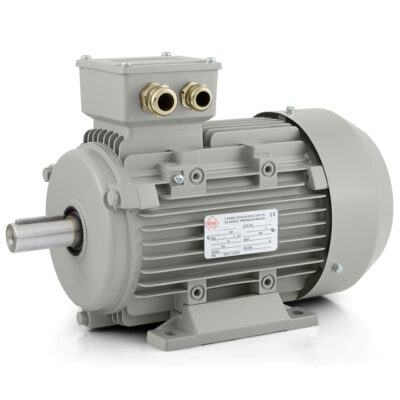

Elektrisk motor 0,37 kW, 880 o/min, 400 V, 1AL-80M1-6

Elektrisk motor 1AL-80M1-6 for jevn bevegelse i industrielt utstyr

Elektrisk motor 1AL-80M1-6 fra VYBO Electric er en 6-polet trefasemotor med en effekt på 0,37 kW, utviklet for drift der stillegående gange, jevnt turtall og pålitelig oppførsel under daglig belastning er viktig. Det nominelle turtallet på 880 o/min ved 50 Hz gir modellen en driftskarakter som passer til teknologier som krever jevn kraftoverføring uten unødvendig høyt turtall. I praksis egner den seg godt til vifter, mindre pumpesystemer, transportørmating, blandeenheter, emballasjeutstyr, filtreringsmoduler, doseringsmekanismer, avtrekksenheter, sorteringslinjer og servicemaskiner der regelmessighet og en jevn arbeidsrytme er viktig.

Forsyning med 230/400 V i △/Y-kobling forenkler integrasjonen i vanlige trefasesystemer. Merkestrømmen på 2,03 A ved 230 V og 1,17 A ved 400 V er viktig ved dimensjonering av tilkobling, beskyttelse og styring. Motoren er egnet for direkte DOL-start, drift med frekvensomformer og med mykstarter. Dette gir rom for både enkel fast kabling og styrte applikasjoner der oppstart eller drift må tilpasses bedre til den aktuelle teknologien. For mindre produksjonslinjer, HVAC-systemer, filtreringsutstyr eller jevn materialmating er dette en praktisk fordel som bidrar til å tilpasse drivenheten til den faktiske driftsformen.

Oppførsel ved start og belastning

Et startmomentforhold på 2 betyr at motoren pålitelig kan overvinne utstyrets innledende motstand ved oppstart. Et maksimalt momentforhold på 1,9 støtter stabil drift også når belastningen endres under arbeidet. Et startstrømforhold på 4,7 er nyttig ved dimensjonering av maskinens elektriske del, fordi det gir et mer nøyaktig bilde av startoppførselen. Med en parabolsk eller lineær belastningskurve oppfører 1AL-80M1-6 seg forutsigbart, noe som er en fordel i anlegg der drivenheten startes og stoppes gjentatte ganger eller går i lange perioder i stabil tilstand. Driftsformene S1, S2, S3 og S4-S9 gir derfor motoren gode bruksområder både i kontinuerlig drift og i syklisk arbeidende teknologi.

Konstruksjon og beskyttelse for generell industri

Rammestørrelsen på 80 mm er en balansert løsning mellom kompakte mål og mekanisk pålitelighet. Motoren passer godt til maskiner der det er viktig å holde installasjonsmålene fornuftige, samtidig som man har en tilstrekkelig robust drivenhet for daglig arbeid. Kapslingsgraden IP55 bidrar til å beskytte de innvendige delene mot støv og normal driftsfuktighet. I verksteder, produksjonshaller, tekniske rom og byggtekniske installasjoner er dette beskyttelsesnivået svært viktig. IC411-kjøling støtter en stabil termisk drift. Isolasjonsklasse F og temperaturstigningsklasse B gir et egnet grunnlag for langvarig bruk i et mer krevende arbeidsmiljø. Motoren er konstruert for en omgivelsestemperatur på opptil +65 °C og en høyde på opptil 1000 m.

1AL OPTIMAL-serien hører til VYBO Electrics profesjonelle lavspenningsmotorer med aluminiumsramme, utviklet for bred industriell bruk med vekt på enkel idriftsettelse og svært godt forhold mellom pris og ytelse.

Mekanisk pålitelighet og monteringsdetaljer

På både DE- og NDE-siden er det montert 6204-2Z-lagre. Denne løsningen støtter stabil rotorlagring og stille mekanisk gange. Litiumbasert fett nr. 2 er egnet for normale industrielle forhold. En vibrasjonshastighet på 2,8 mm/s og vibrasjonsklasse A er viktig der motoren arbeider sammen med mer presis mekanikk, for eksempel transportelementer, små omrørere, doseringsutstyr eller emballasjeenheter. Balansering med halv kile gjør det enklere å koble korrekt til en remskive, kobling eller et annet overføringselement. Konstruksjonen omfatter 2-M20X1.5-kabelgjennomføringer som gir en ryddig strømtilkobling. Motoren kan rotere i begge retninger, noe som utvider mulighetene ved utforming og idriftsettelse av utstyret.

Motoren har en pakket vekt på 10 kg og emballasjemål på 320 × 220 × 260 mm. Dette er praktisk ved lagerhåndtering, transport og forberedelse av installasjonen på arbeidsstedet. Rotorens treghetsmoment på 0,0016 kg·m² bidrar til rask respons ved oppstart og ved endringer i styringen. Effektfaktoren på 0,7 og virkningsgraden på 62 % er viktige verdier for teknisk dimensjonering av utstyret og planlegging av driften.

Pålitelig grunnlag for regelmessig industriell drift

Elektrisk motor 1AL-80M1-6 er et egnet valg der drivenheten skal arbeide jevnt, stabilt og uten unødvendige komplikasjoner ved installasjon eller styring. Kombinasjonen av 0,37 kW effekt, 6-polet utførelse, IP55-beskyttelse og mulighet for styring med frekvensomformer eller mykstarter gjør den til en allsidig løsning for mange industrielle applikasjoner. Med denne modellen tilbyr VYBO Electric en motor som passer godt inn i daglig drift og gir pålitelighet for langvarig bruk.
