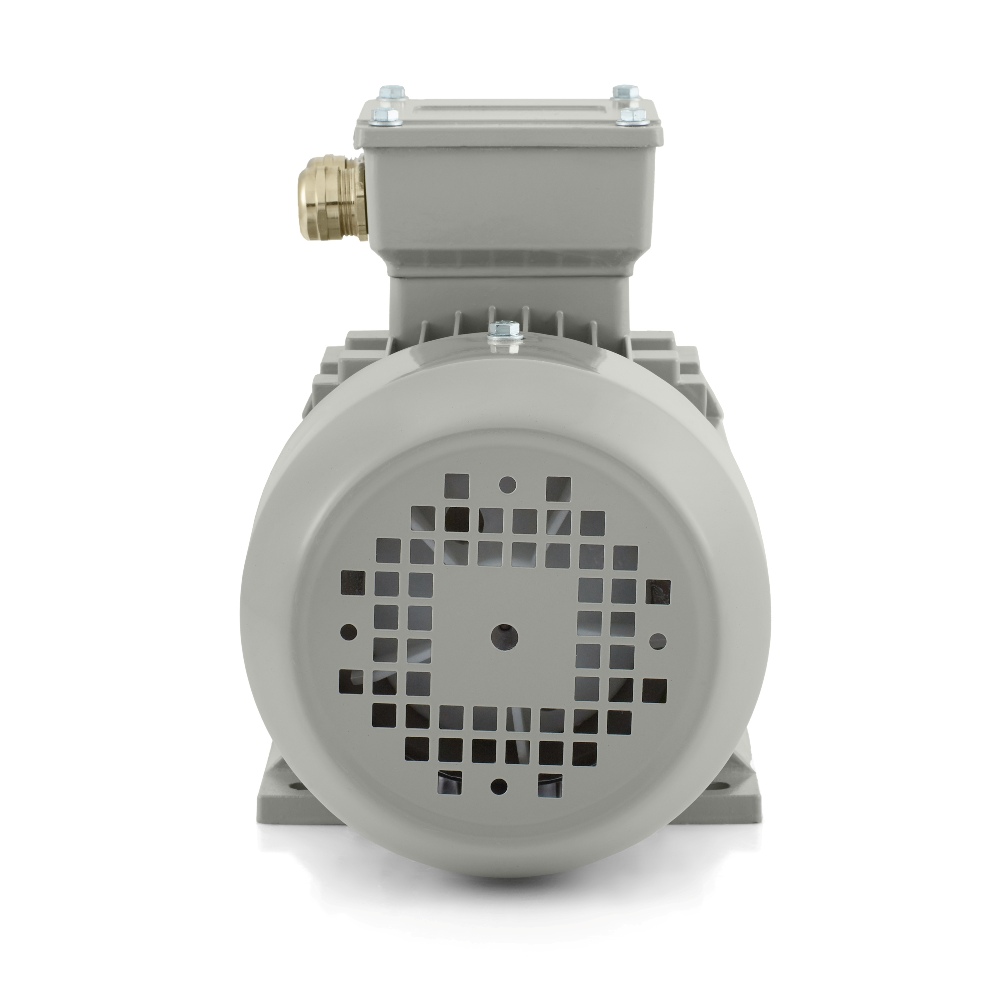

Elektrisk motor 0,37 kW, 1340 o/min, 400 V, 1AL-71M2-4

Elektrisk motor 1AL-71M2-4 for regelmessig drift av produksjons- og håndteringsenheter

Elektrisk motor 1AL-71M2-4 fra serien 1AL OPTIMAL er en trefaset asynkronmotor med en effekt på 0,37 kW, nominell spenning på 230/400 V og trekant/stjerne-kobling. Ved en frekvens på 50 Hz når den et nominelt turtall på 1340 o/min og arbeider i en 4-polet utførelse. 71 mm rammen, altså en akselhøyde på 71 mm, passer for maskiner og teknologiske moduler der kompakt installasjon av drivenheten, god tilgjengelighet ved montering og pålitelig drift under gjentatte arbeidssykluser er nødvendig.

Modellen brukes naturlig i båndtransportører, doseringsenheter, pakkeutstyr, merkemoduler, sorteringsmekanismer, lettere blandeenheter, vifteenheter, pumpemoduler, matesystemer, lukkemekanismer, laboratorieutstyr og automatiserte arbeidsplasser. I slike applikasjoner er det viktig at motoren går jevnt, kan integreres i linjen uten problemer og håndterer både lengre drift og gjentatte starter uten unødvendig hard mekanisk respons.

Effektnivå egnet for kompakte industrimaskiner

Effekten på 0,37 kW er et praktisk valg når drivenheten allerede må ha en merkbar reserve for regelmessig drift, men fortsatt beholde kompakte dimensjoner og enkel montering. Med nominell strøm på 1,91 A ved 230 V og 1,1 A ved 400 V integreres motoren godt i standard industrisystemer. En virkningsgrad på 67 % og effektfaktor på 0,75 støtter balansert drift i utstyr der drivenheten arbeider i lange perioder som en stabil del av maskinen.

Ved oppstart er det viktig at forholdet for startmoment når 2,2, forholdet for maksimalt moment 2,1 og forholdet for startstrøm 5,2. I praksis hjelper dette i utstyr som startes regelmessig, driver lette til middels belastninger og skal opprettholde forutsigbar oppførsel uten unødvendige støt. Belastningstypen med parabolsk eller lineær belastningskarakteristikk utvider også bruksområdet i teknologi med skiftende motstand, materialbevegelse og arbeid med strømmende medier.

Stille drift i teknologi som går hver dag

I små og mellomstore maskiner blir enhver unøyaktighet, for mye støy eller uønsket vibrasjon raskt synlig. Modellen 1AL-71M2-4 skiller seg derfor ut med et støynivå på 55 dB(A) og vibrasjoner på 2,8 mm/s i klasse A. Utførelsen støtter jevn drift i linjen og bidrar til å begrense overføring av svingninger til utstyrsrammen. I sorteringsmoduler, pakkemaskiner, transportører eller overføringsmekanismer er rolig mekanisk respons også viktig for stabiliteten i hele teknologien.

Rotorens treghetsmoment på 0,0013 kg·m² er også viktig. I applikasjoner med regelmessige starter, stopp eller korte arbeidssekvenser bidrar det til god respons fra drivenheten. Ved gjentatt dosering, trinnvis mating eller periodisk materialoverføring har denne egenskapen direkte betydning for jevnheten og repeterbarheten i arbeidssyklusen.

Motstand mot støv, varme og normal belastning

1AL-71M2-4 har kapslingsgrad IP55, som bidrar til å beskytte motorens indre deler mot støv og vannsprut. Det er praktisk i drift der materialer håndteres, pakkes eller sorteres, eller der drivenheten er plassert i tekniske enheter med større forekomst av forurensning. IC411-kjøling støtter et stabilt termisk nivå, og rammen i 1AL OPTIMAL-serien er konstruert for effektiv varmeavledning.

Motoren bruker isolasjonsklasse F og temperaturstigningsklasse B. Den er beregnet for omgivelsestemperaturer opptil +65 °C og en høyde på opptil 1000 m. Servicefaktoren 1,0 og driftsformene S1, S2, S3, S4-S9 gjør det mulig å bruke motoren både i kontinuerlig drift og i intermitterende prosesser. Det er nyttig i drift der én maskin går uten avbrudd og en annen utfører gjentatte sekvenser etter linjens rytme eller styringens krav.

Mekanisk montering og styring i tråd med industriell praksis

På DE- og NDE-siden er det montert 6202-2Z-lagre. Smøringen skjer med litiumbasert fett nr. 2 i riktig temperaturklasse. Balansering med halv kile støtter sikker montering av remskiver, koblinger og andre kraftoverføringselementer. Ved montering av mekaniske deler er jevn gange viktig for langsiktig stabilitet og rolig oppførsel i hele enheten.

Motoren er egnet for DOL-start, styring med frekvensomformer og bruk med mykstarter. Dermed kan den tilpasses både enklere og mer krevende driftskrav. Motoren kan rotere i begge retninger, noe som utvider bruken i reverserende mekanismer, toveis mating og teknologiske enheter der arbeidsretningen endres etter prosessfasen. For elektrisk tilkobling er 2-M20X1.5 kabelgjennomføringer klargjort.

1AL OPTIMAL-serien som en velprøvd løsning for industrien

Serien 1AL OPTIMAL er en av VYBO Electrics mest solgte serier, med mer enn 30 000 installerte enheter i industrien. 1AL OPTIMAL er blant de mest solgte elektriske motorene fra VYBO Electric. Det er en profesjonell lavspenningsløsning med aluminiumsramme for både standard og krevende drift, med svært godt forhold mellom pris og kvalitet, velprøvd kvalitet og høy kompatibilitet. Mer enn 30 000 enheter er installert i industrien, noe som bekrefter at serien har bevist seg over lang tid i reell drift. For montering kan utførelsene IM B3, IM B35, IM B5, IM B14, IM B34 brukes.

Logistikken er også praktisk. Pakket vekt er 6,3 kg og emballasjemålene 260 × 170 × 215 mm, så håndteringen ved montering, lagring og serviceutskifting forblir enkel. Elektrisk motor 1AL-71M2-4 er derfor et passende valg for drift som trenger et kompakt trefaset drivsystem med IP55-beskyttelse, balansert gange og et pålitelig teknisk grunnlag for daglig industriell bruk.
