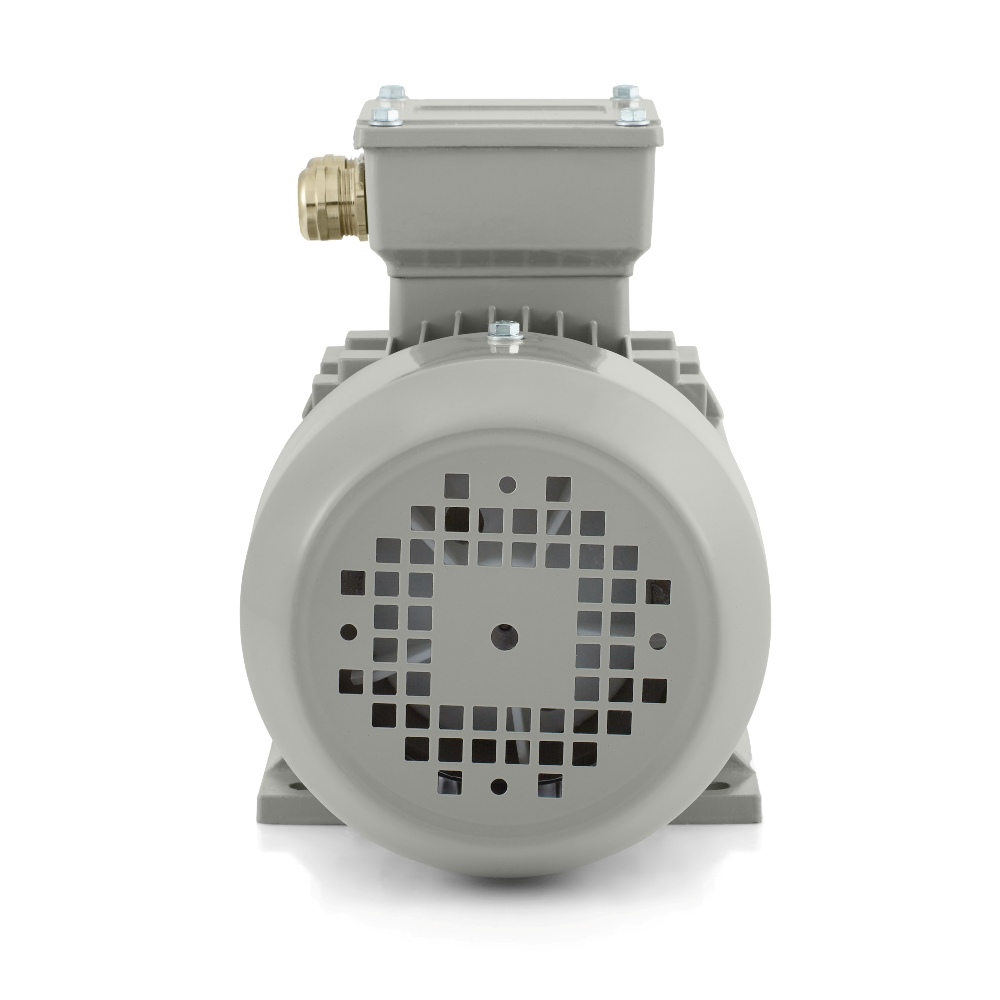

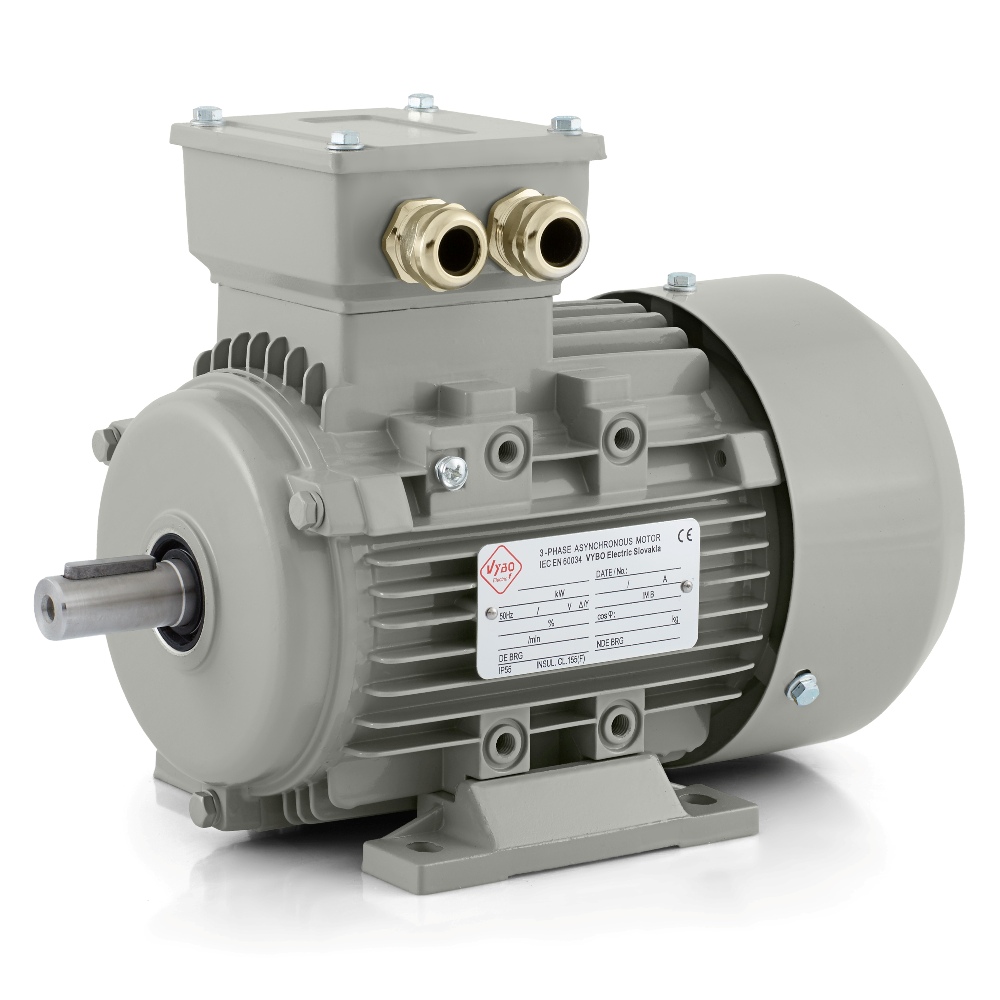

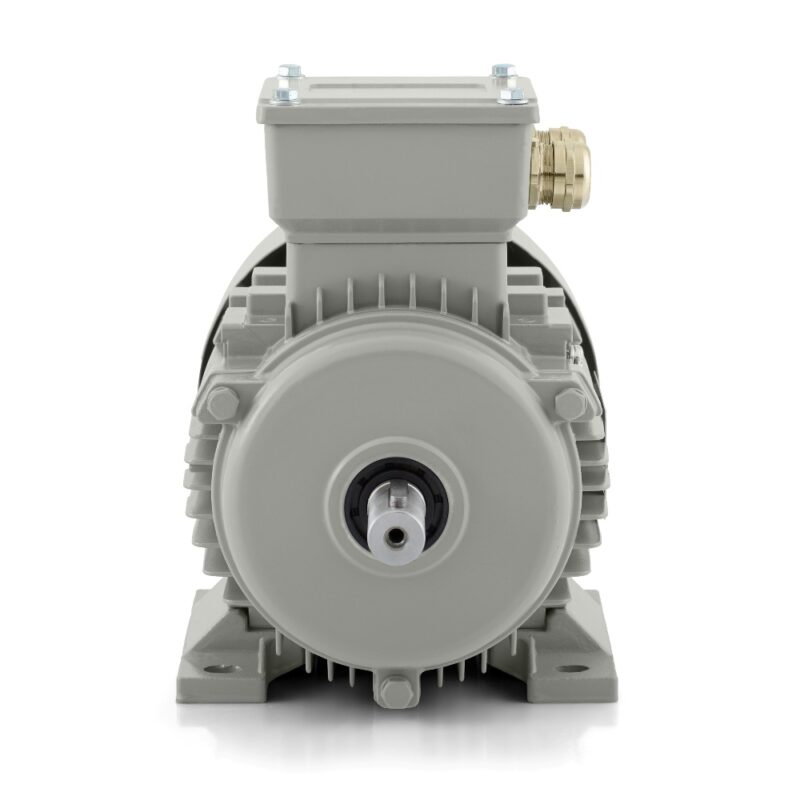

Elektrisk motor 0,25 kW, 1340 o/min, 400 V, 1AL-71M1-4

71 mm ramme for drivsystemer med enkel installasjon og pålitelig drift

Elektrisk motor 1AL-71M1-4 fra serien 1AL OPTIMAL er en trefaset asynkronmotor med en effekt på 0,25 kW, nominell spenning på 230/400 V og trekant/stjerne-kobling. Ved en frekvens på 50 Hz når den et nominelt turtall på 1340 o/min og arbeider i en 4-polet utførelse. 71 mm rammen, altså en akselhøyde på 71 mm, passer for maskiner der kompakt installasjon av drivsystemet er nødvendig, samtidig som effektnivået allerede kan brukes til et bredere spekter av industrielle oppgaver. Modellen integreres godt i teknologi som krever presis montering, regelmessig arbeidssyklus og stabil mekanisk kraftoverføring.

I praksis brukes 1AL-71M1-4 i doseringsutstyr, båndtransportører, merkemoduler, pakkelinjer, sorteringsmekanismer, mateenheter, mindre blandeenheter, vifter, pumpemoduler, lukkesystemer, laboratorieutstyr og forskjellige automasjonsarbeidsplasser. I slike enheter er det viktig at motoren ikke er unødvendig stor, går jevnt og kan brukes pålitelig både i maskiner med gjentatte starter og i utstyr med kontinuerlig drift.

Elektriske data og drift under arbeidsbelastning

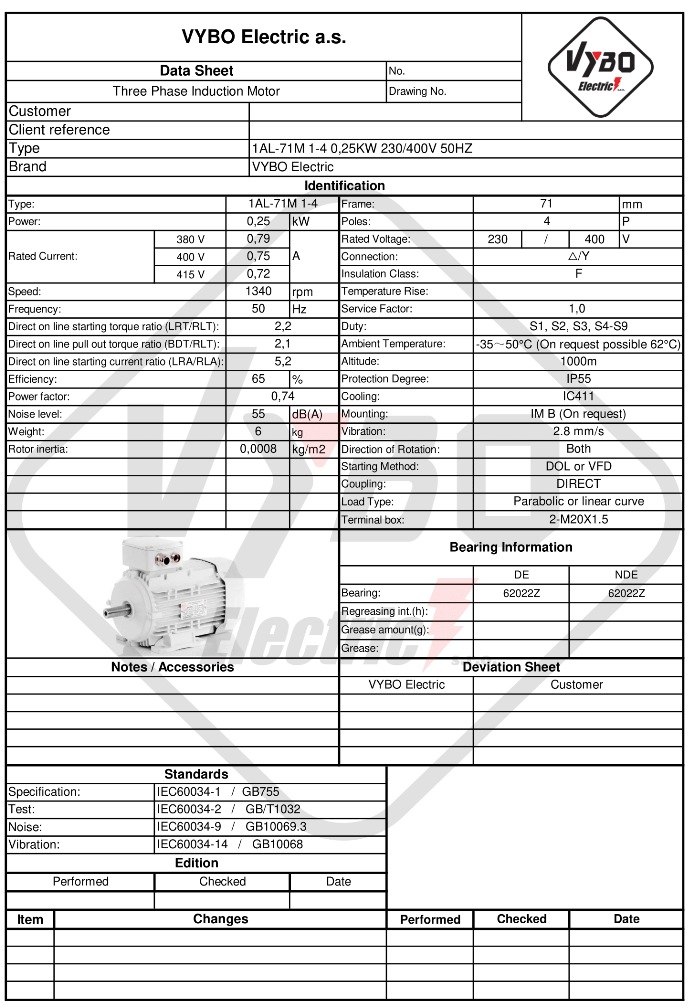

Motoren har en nominell strøm på 1,30 A ved 230 V og 0,75 A ved 400 V. Virkningsgraden er 65 % og effektfaktoren 0,74, en viktig verdi i denne effektklassen ved dimensjonering av et stabilt og økonomisk drivsystem. Forholdet for startmoment 2,2, maksimalt moment 2,1 og startstrøm 5,2 gir konstruktøren et tydelig bilde av motorens oppførsel ved oppstart og under belastning. På mindre maskiner er oppstarten ofte avgjørende, særlig når flere drivsystemer startes regelmessig eller når jevn akselerasjon uten unødvendige støt er nødvendig.

Modellen 1AL-71M1-4 er beregnet for en belastningstype med parabolsk eller lineær belastningskarakteristikk. Dette er praktisk for maskiner der belastningen endres i takt med bevegelsen i mekanismen eller materialet som behandles. Rotorens treghetsmoment på 0,0008 kg·m² er også viktig og støtter god respons i utstyr med gjentatte starter, kortere sykluser eller regelmessig trinnvis mating. I slike applikasjoner er det viktig at drivenheten reagerer forutsigbart og at mekanikken i linjen fungerer uten unødvendige forstyrrelser.

Forhold motoren kan håndtere i daglig drift

En industriell elektrisk motor må fungere pålitelig også utenfor ideelle forhold. 1AL-71M1-4 har kapslingsgrad IP55 og passer derfor i miljøer med støv, fine urenheter eller vannsprut. Dette er viktig i pakketeknologi, materialhåndtering og i service- og produksjonsenheter der motoren arbeider over lange perioder som en del av en maskin. Stabile termiske driftsforhold sikres av IC411-kjøling. Motoren bruker isolasjonsklasse F og temperaturstigningsklasse B, noe som gir et passende grunnlag for regelmessig industriell drift.

Den kan arbeide ved omgivelsestemperaturer opptil +65 °C og er beregnet for høyder opptil 1000 m. Servicefaktoren 1,0 og driftsformene S1, S2, S3, S4-S9 gjør det mulig å bruke motoren både i kontinuerlig drift og i intermitterende arbeidssykluser. Støynivået på 55 dB(A) er gunstig for teknologi der jevn gange og lavere akustisk belastning på arbeidsplassen er viktig. Vibrasjoner på 2,8 mm/s i klasse A bidrar til å opprettholde stabil mekanisk drift i hele enheten. Motoren kan rotere i begge retninger, noe som utvider bruksområdet i reverserende mekanismer og toveis mating.

Lagre, balansering og styringsmuligheter

På både DE- og NDE-siden er det montert 6202-2Z-lagre. Smøringen skjer med litiumbasert fett nr. 2 i riktig temperaturklasse. Balansering med halv kile er viktig ved montering av remskiver, koblinger og andre kraftoverføringselementer der jevn og rolig gange er avgjørende. Motoren er egnet for DOL-start og også for styring med frekvensomformer eller mykstarter. Det gjør det mulig å velge enkel direkte start eller en mer presis tilpasning av akselerasjon og drift til behovene til den aktuelle maskinen.

Serien 1AL OPTIMAL er en av VYBO Electrics mest solgte serier, med mer enn 30 000 installerte enheter i industrien. For elektrisk tilkobling er motoren utstyrt med 2-M20X1.5 kabelgjennomføringer. Pakket vekt på 6 kg og emballasjemål på 260 × 170 × 215 mm gjør håndteringen enklere ved installasjon, lagring og service. Serien 1AL OPTIMAL har lenge vært populær på grunn av svært godt forhold mellom pris og kvalitet, velprøvd kvalitet og rask idriftsetting. I industrien er mer enn 30 000 enheter installert, og serien er også kjent for bred kompatibilitet. Ved installasjon kan utførelsene IM B3, IM B35, IM B5, IM B14, IM B34 brukes. Modellen 1AL-71M1-4 er derfor et utmerket valg for drift som trenger en kompakt elektrisk motor med IP55-beskyttelse, pålitelig funksjon og parametere klare for daglig industriarbeid.
