Elektrisk motor 0,18 kW, 2720 o/min, 400 V, 1AL-63M1-2

Elektrisk motor 1AL-63M1-2 0,18 kW for kompakt teknologi med høyt arbeidstempo

Ikke alle industrielle drivsystemer trenger høy effekt. I mange maskiner er det viktigere at motoren arbeider raskt, pålitelig og uten unødvendig plassbehov. Elektrisk motor 1AL-63M1-2 fra VYBO Electric oppfyller nettopp dette behovet. Det er en trefaset asynkronmotor med en effekt på 0,18 kW, 2-polet utførelse og nominelt turtall på 2720 o/min ved 50 Hz. Takket være spenningen 230/400 V og trekant/stjerne-tilkoblingen kan den enkelt integreres i vanlige trefasesystemer og gir et pålitelig grunnlag for mindre industrimekanismer.

Rammestørrelse 63 gir en praktisk balanse mellom kompakt installasjon og driftssikkerhet. Modellen passer der drivsystemet må være plassbesparende, men samtidig klart for regelmessig bruk i produksjons-, håndterings- eller tekniske prosessykluser. Derfor er den interessant for maskinkonstruktører, serviceløsninger og moderne produksjonsmoduler der effektiv utnyttelse av plassen er viktig.

Styrken til denne modellen er arbeidstempoet

Det nominelle turtallet på 2720 o/min gir motoren en dynamisk karakter. I praksis gir dette et godt grunnlag for mekanismer som trenger rask bevegelse, presis kraftoverføring og stabil oppførsel ved gjentatte starter. Effekten på 0,18 kW er ideell for lettere industrielle oppgaver der det ikke er behov for et robust drivsystem med høyt moment, men der pålitelig og balansert drift med fokus på kompakt størrelse og driftssikkerhet er nødvendig.

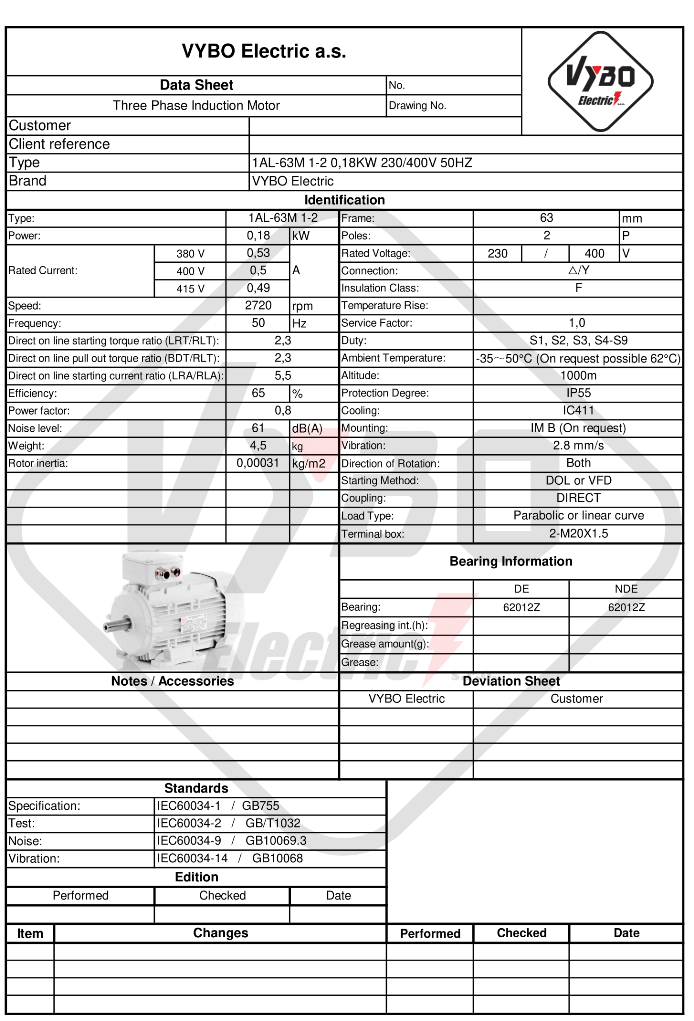

Motoren har en effektfaktor på 0,80 og en virkningsgrad på 65 %. Nominell strøm er 0,87 A ved 230 V og 0,50 A ved 400 V, noe som hjelper ved utforming av strømforsyningen og korrekt dimensjonering av den elektriske delen. Startparametrene er også viktige. Et startmomentforhold på 2,3, et forhold for maksimalt moment på 2,3 og et startstrømforhold på 5,5 støtter stabil start og forutsigbar oppførsel under belastning. I mindre teknologi er dette en praktisk fordel fordi maskinens drift ofte avhenger av jevn og pålitelig oppstart.

Drift tilpasset standardproduksjon og syklisk kjøring

1AL-63M1-2 er egnet for driftsmodusene S1, S2, S3 og S4-S9. Den kan dermed brukes både i kontinuerlig drift og i teknologi der motoren regelmessig startes, stoppes eller arbeider i sykluser med periodisk belastning. Servicefaktoren 1,0 tilsvarer nominelle arbeidsforhold, og den parabolske eller lineære belastningskarakteristikken utvider bruksområdet til ulike mekaniske oppgaver.

I praksis er dette særlig viktig for utstyr som ikke har samme belastningsprofil gjennom hele skiftet. Drivsystemer for matere, mindre transportører, doseringsenheter eller håndteringsmoduler arbeider ofte i variabel rytme. Motoren må derfor håndtere regelmessig drift uten å miste stabilitet og uten å gjøre integrasjonen unødvendig komplisert.

Konstruksjon for industrimiljø

1AL OPTIMAL-serien er en av VYBO Electrics mest solgte serier, med mer enn 30 000 installerte enheter i industrien. Motoren tilhører 1AL OPTIMAL-serien, som er utviklet for standard og krevende drift med aluminiumsramme. Serien er kjent som en av de mest solgte løsningene fra VYBO Electric og har over 30 000 installerte enheter i industrien. Bak dette ligger velprøvd kvalitet, høy kompatibilitet, rask og enkel igangkjøring og svært godt forhold mellom pris og kvalitet.

På den konkrete 1AL-63M1-2-modellen gjenspeiles dette også i konstruksjonen som er forberedt for daglig drift. IP55-kapslingen beskytter mot støv og vannstråler. Kjølemetoden IC411 støtter stabile termiske forhold og hjelper motoren med å opprettholde jevn drift. Isolasjonsklasse F og temperaturstigningsklasse B tilsvarer industriell bruk der pålitelighet kreves selv under lengre arbeidsbelastning.

På DE- og NDE-siden brukes lagre 6201-2Z, smurt med litiumbasert fett nr. 2. Balanseringen utføres med halv kile. En vibrasjonshastighet på 2,8 mm/s i klasse A og et støynivå på 61 dB(A) bidrar til stillegående drift, særlig fordelaktig i kompakt utstyr og teknologi nær operatøren. Motoren kan rotere i begge retninger og passer derfor også godt til universelle eller reverserende mekanismer.

Hvor denne elektriske motoren gir størst nytte

Egenskapene til 1AL-63M1-2 gjør den egnet for utstyr der lavere effekt, rask drift og krav til pålitelig daglig bruk kombineres. Den passer godt til små transportører, materialmatere, pakkemoduler, merkeutstyr, sorteringsenheter, doseringsstasjoner, vifteenheter og avsugsmoduler. Den passer også naturlig til hjelpepumper, lette blandere, fylleplasser, laboratorieutstyr, servicelinjer og mindre monterings- eller produksjonsbord.

I slike applikasjoner er det avgjørende at drivsystemet ikke kompliserer maskinkonstruksjonen, ikke krever for mye plass og kan arbeide pålitelig også under gjentatte arbeidssykluser. Det er nettopp her fordelen med den kompakte rammen og den raske mekaniske responsen blir tydelig.

Monteringsfleksibilitet i 1AL OPTIMAL-serien

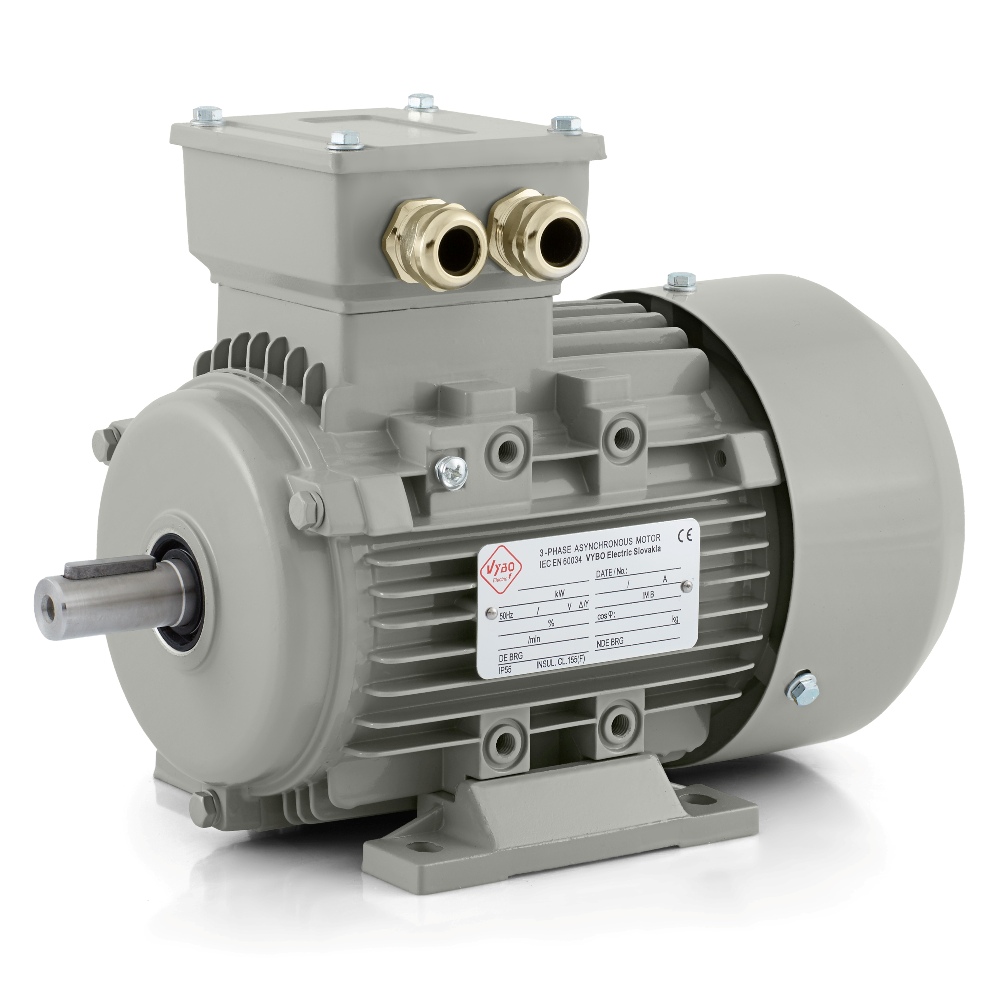

Motoren er utstyrt med kabelgjennomføringer 2-M20X1.5. Emballasjemålene 235 × 140 × 185 mm og den emballerte vekten 4,5 kg gjør håndtering enklere ved transport, lagring og serviceutskiftning. Rotorens treghetsmoment på 0,00031 kg·m² supplerer bildet av motorens oppførsel ved start og endringer i driftstilstand.

1AL OPTIMAL-serien leveres i monteringsformene IM B3, IM B35, IM B5, IM B14 og IM B34, noe som gir brede installasjonsmuligheter i forskjellige maskiner og teknologier. Fordelene omfatter kompatible føtter, mulighet for å skifte frontskjold, forsterket koblingsboks, forbedret IP55-beskyttelse av koblingsboksens lokk, viftedeksel i stål, en nøye utformet ramme for bedre kjøleeffektivitet og forsterkede lagre. Motoren er egnet for start med DOL og kan etter behov også styres med frekvensomformer eller mykstarter.

Elektrisk motor 1AL-63M1-2 er derfor et pålitelig valg for kompakte industrielle drivsystemer som trenger høyt turtall, robust konstruksjon og god egnethet for daglig arbeid i et bredt spekter av utstyr.
