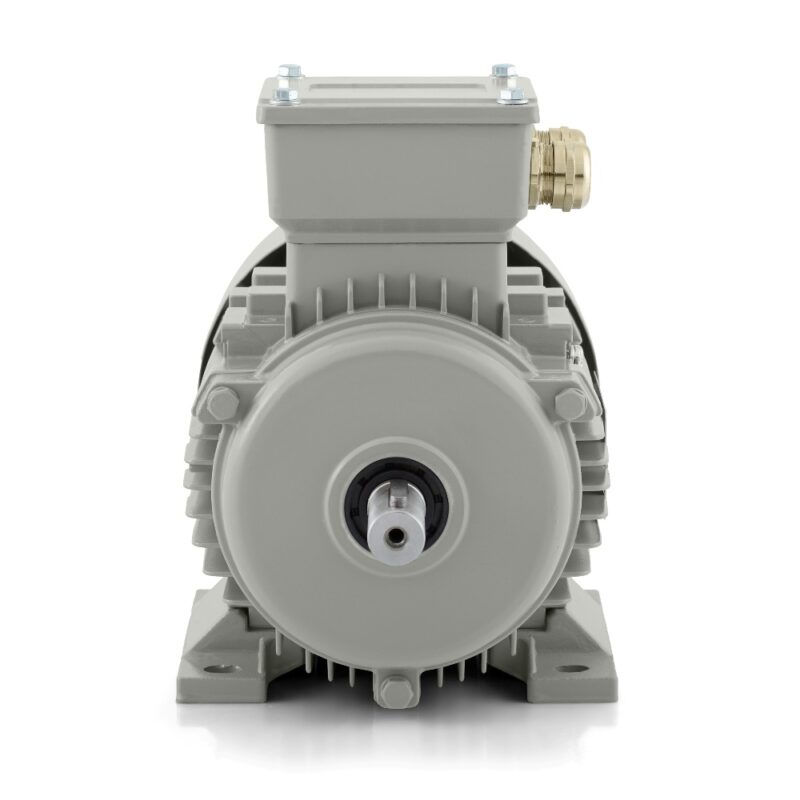

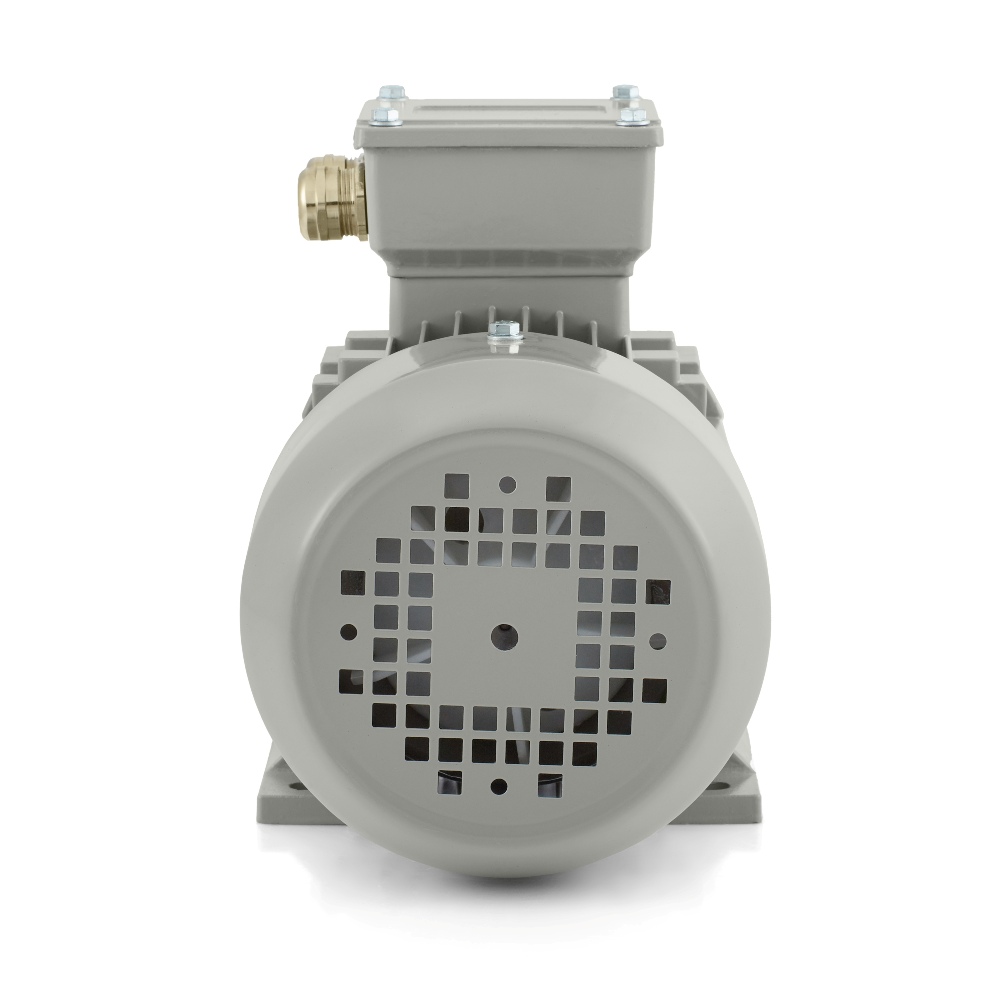

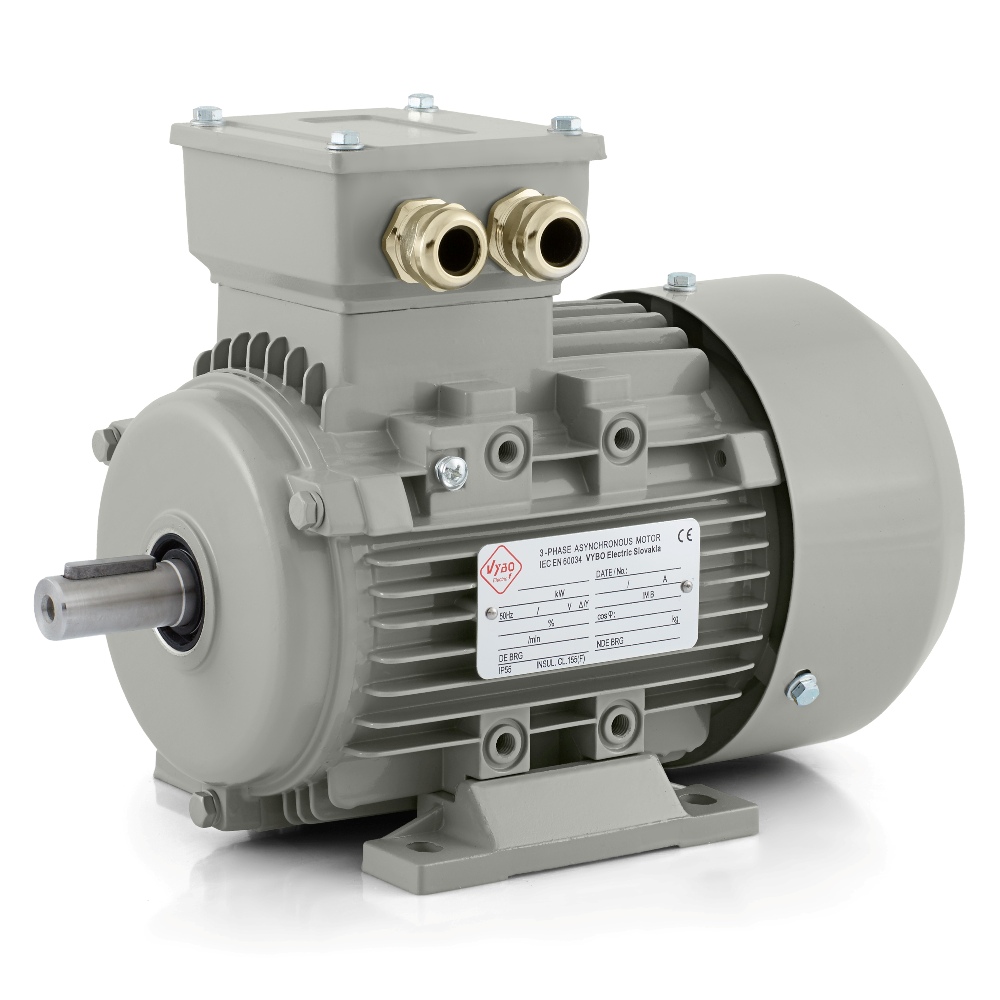

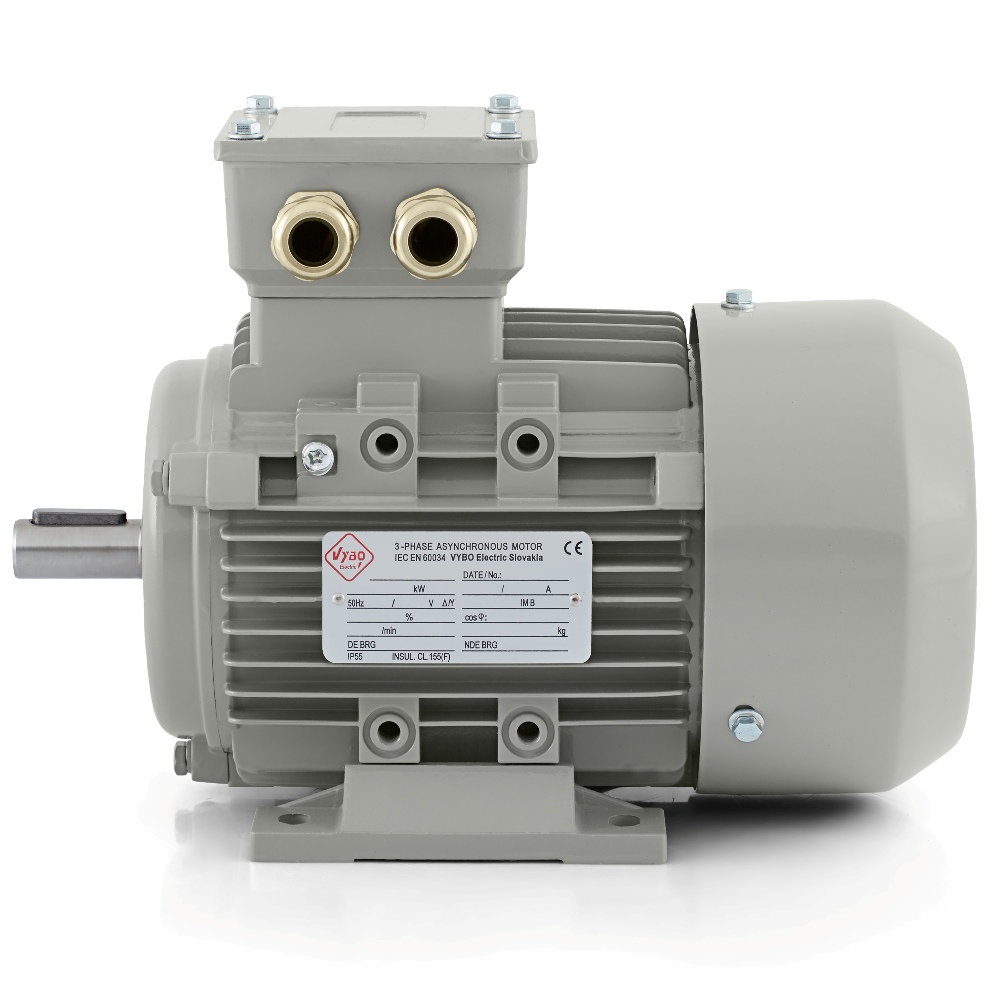

Elektrisk motor 0,09 kW, 2700 o/min, 400 V, 1AL-561-2

Elektrisk motor 1AL-561-2 0,09 kW for kompakte industrielle drivsystemer

Elektrisk motor 1AL-561-2 er en trefaset asynkronmotor i 1AL-serien beregnet på standardoppgaver og mer krevende drift, i en kompakt utførelse med aluminiumsramme. Med en effekt på 0,09 kW, 2-polet utførelse og nominelt turtall på 2700 o/min ved 50 Hz gir den rask og stabil drift der presis bevegelse i mindre mekanismer og plassbesparende mål er viktig. Nominell spenning på 230/400 V og trekant/stjerne-tilkobling gjør den enkel å integrere i vanlige trefasesystemer.

Rammestørrelse 56 gjør modellen spesielt egnet for utstyr der installasjonsplassen er begrenset og det samtidig forventes pålitelig drift gjennom en normal arbeidssyklus. I slike applikasjoner er kombinasjonen av kompakt motorhus, stabilt turtall og en konstruksjon klar for daglig industribruk særlig viktig.

Tekniske egenskaper som hjelper i praksis

Motoren har en effektfaktor på 0,77 og en virkningsgrad på 62 %. Nominell strøm er 0,47 A ved 230 V og 0,27 A ved 400 V, noe som gir et godt grunnlag for korrekt elektrisk dimensjonering. Ved start og overgangstilstander er også et startmomentforhold på 2,2, et forhold for maksimalt moment på 2,1 og et startstrømforhold på 5,2 viktige. Parametrene er spesielt relevante i mindre anlegg der pålitelig oppstart, jevn drift og riktig oppførsel ved gjentatte starter er nødvendig.

Servicefaktoren på 1,0 tilsvarer nominelle driftsforhold. Driftsmodusene S1, S2, S3 og S4-S9 er tilgjengelige, slik at motoren er egnet for både kontinuerlig og periodisk drift avhengig av utstyrets karakter. Den parabolske eller lineære belastningskarakteristikken utvider også mulighetene for integrasjon i teknologier med ulike belastningsprofiler gjennom arbeidssyklusen.

Holdbarhet og pålitelig drift i industrimiljø

Modellen 1AL-561-2 er konstruert for miljøer der langvarig drift og beskyttelse av viktige motordeler er nødvendig. Kapslingsgraden IP55 gir beskyttelse mot støv og vannstråler. Kjølemetoden IC411 bidrar til stabile termiske forhold under drift. Isolasjonsklasse F og temperaturstigningsklasse B tilsvarer en pålitelig konstruksjon for industrielle forhold.

God gangkvalitet støttes av en vibrasjonshastighet på 2,8 mm/s i klasse A og et støynivå på 57 dB(A). I mindre utstyr, laboratoriemoduler eller hjelpemekanismer i produksjonen er stillegående drift ofte like viktig som selve effekten. Motoren kan rotere i begge retninger, noe som gjør den enklere å bruke i reverserende eller universelle enheter. Balanseringen utføres med halv kile. På både DE- og NDE-siden brukes lagre 6201-2Z, smurt med litiumbasert fett nr. 2.

Hvor denne modellen passer naturlig inn

Motorens karakter passer mindre drivsystemer som trenger høyt turtall og pålitelig drift uten stort plassbehov. I praksis kan den brukes til små transportører, materialmatere, merkeutstyr, pakkemoduler, sorteringsmekanismer og doseringsstasjoner. Den passer også i vifteenheter, avsug, mindre pumper, enkle blandere, servicelinjer, laboratorieutstyr, fyllemoduler og hjelpebord i produksjonen.

I slikt utstyr er kombinasjonen av kompakt konstruksjon, turtall og jevn drift ofte spesielt viktig. En elektrisk motor på 0,09 kW med 2700 o/min passer derfor godt i teknologier der lavere effekt overføres, men der det likevel forventes pålitelig mekanisk bevegelse og problemfri drift i gjentatte sykluser.

Montering, tilkobling og fleksibilitet i 1AL-serien

Motoren er utstyrt med kabelgjennomføringer 2-M20X1.5. Emballasjemålene 220 × 130 × 175 mm og den emballerte vekten på 4 kg gjør håndtering, lagring, transport og serviceutskiftning enklere. Rotorens treghetsmoment på 0,00018 kg·m² gir ytterligere informasjon om motorens oppførsel ved oppstart og endringer i driftstilstand.

1AL-serien leveres i monteringsformene IM B3, IM B35, IM B5, IM B14 og IM B34, noe som gir høy fleksibilitet ved maskinkonstruksjon og integrasjon i ulike typer utstyr. Serien omfatter også høy kompatibilitet, mulighet for å skifte frontskjold, kompatible føtter, forsterket koblingsboks, forbedret IP55-beskyttelse av koblingsboksen, viftedeksel i stål, en nøye konstruert ramme for bedre kjøleeffektivitet og forsterkede lagre. For spesifikke teknologiske løsninger kan motoren startes med DOL og styres med frekvensomformer eller mykstarter.

Et praktisk valg for mindre industrielle enheter

Elektrisk motor 1AL-561-2 kombinerer kompakt ramme, høyt turtall, IP55-beskyttelse og en konstruksjon klar for daglig industribruk. I mindre mekanismer og hjelpedrev gir den stabil drift, plassbesparende mål og god integrasjon i teknologier der pålitelig bevegelse, enkel montering og langsiktig driftssikkerhet er viktig.
