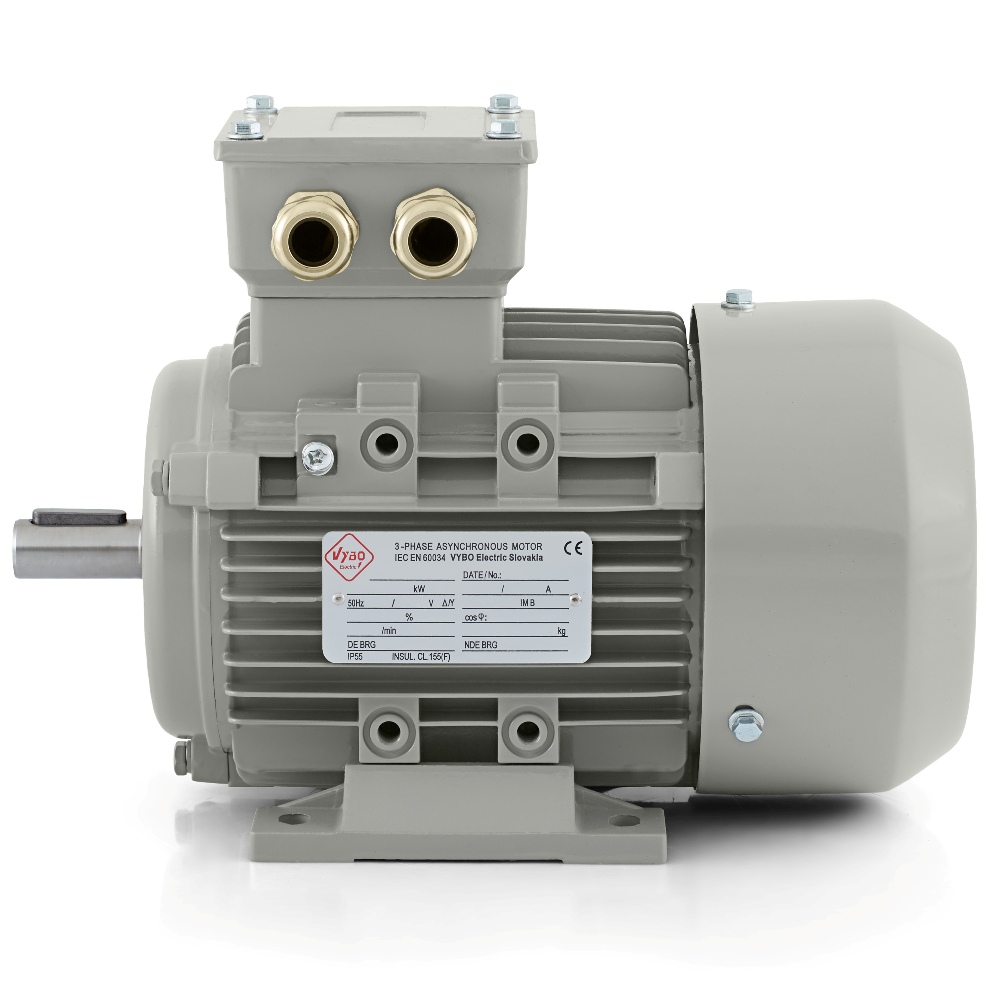

Trefaset elektrisk motor: 1AL-561-4, 0,06 kW
| Grunnleggende tekniske data | |
| Motortype | 1AL-561-4 |
| Nominell effekt (kW) | 0,06 |
| Rammestørrelse (mm) | 56 |
| Antall poler | 4 |
| Nominelt turtall (o/min) | 1300 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 230/400 |
| Tilkobling | △/Y |
| Nominell strøm 230 V (A) | 0,38 |
| Nominell strøm 400 V (A) | 0,22 |
| Virkningsgrad ved 100 % belastning (%) | 56 |
| Effektfaktor ved 100 % belastning | 0,7 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2,1 |
| Forhold for maksimalt moment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 4 |
| Rotorens treghetsmoment (kg·m²) | 0,0003 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsform | B3, B5, B14, B14B, B34, B35 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2,8 |
| Kabelgjennomføringer | 2-M20X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | +65°C |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjemål (mm) | 220*130*175 |
| Pakkevekt (kg) | 4 |
| Lagre og smøring | |
| DE/NDE-lagre | 6201-2Z/6201-2Z |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
Elektrisk motor 1AL-561-4 for kompakte drivsystemer i industrien
Elektrisk motor 1AL-561-4 fra serien 1AL OPTIMAL er en trefaset asynkronmotor med en effekt på 0,06 kW, nominell spenning på 230/400 V, trekant/stjerne-kobling og 4-polet utførelse. Ved en frekvens på 50 Hz når den et nominelt turtall på 1300 o/min. Dette er en kompakt modell med rammestørrelse 56, egnet der liten installasjonsplass, ryddig montering av drivsystemet og stabil drift gjennom hele arbeidsskiftet er viktig.
Takket være den mindre rammen og det lave støynivået på 48 dB(A) passer motoren godt i teknologi der stillegående maskindrift er viktig. I praksis brukes den i lette transportører, doseringsutstyr, merke-enheter, sorteringsmoduler, laboratoriemekanismer, emballasjeenheter, små vifter, kompakte pumpeenheter, blandeenheter med lavere belastning, matemekanismer og automatiserte linjer med presist styrt bevegelse.
Driftsparametere med tydelig betydning
Modellen arbeider med en nominell strøm på 0,38 A ved 230 V og 0,22 A ved 400 V. Motorens virkningsgrad er 56 % og effektfaktoren 0,7. Et startmomentforhold på 2,1, et maksimalt momentforhold på 2 og et startstrømforhold på 4 gir sikkerhet ved dimensjonering av drivsystemet og integrasjon i en eksisterende maskin. Spesielt viktig er det at motoren oppfører seg forutsigbart ved start og egner seg godt til mekanismer der gjentatt oppstart kreves uten unødvendig komplisert justering.
Servicefaktoren 1,0 og driftsformene S1, S2, S3, S4-S9 utvider bruksområdet. Motoren kan arbeide i kontinuerlig drift og i sykliske prosesser der belastning, pause og omstart veksler. Rotorens treghetsmoment på 0,0003 kg·m² støtter en rask respons i mindre maskiner der bevegelsesnøyaktighet, rask reaksjon og god kontroll over den mekaniske prosessen er viktig.
Konstruksjon forberedt for daglig produksjon
Serien 1AL OPTIMAL er blant VYBO Electrics mest solgte løsninger. Den er utviklet som en lavspenningsplattform med aluminiumsramme for både standard og mer krevende drift. For 1AL-561-4 er kapslingsgraden IP55 viktig fordi den bidrar til å beskytte motorens indre deler mot støv og vannstråler. Industriell drift får dermed et drivsystem som passer godt til produksjonshaller, serviceteknologi og tekniske enheter med økte krav til pålitelighet.
IC411-kjølingen støtter et stabilt termisk nivå under lengre belastning. Motoren bruker isolasjonsklasse F og temperaturstigningsklasse B, noe som er viktig for den langsiktige driftsreserven. Maksimal omgivelsestemperatur på +65 °C og egnethet for høyder opptil 1000 m gir bredere bruksmuligheter også der teknologien utsettes for høyere termiske krav. Vibrasjon på 2,8 mm/s i klasse A bidrar til å opprettholde rolig og stabil drift av hele enheten.
Lagre, styring og installasjonsberedskap
6201-2Z-lagre er montert på både DE- og NDE-siden. Smøringen utføres med litiumbasert fett nr. 2 i relevant temperaturklasse. Balansering med halv kile er praktisk ved montering av koblinger, remskiver og andre overføringselementer. Motoren støtter DOL-direktestart og er også egnet for styring med frekvensomformer eller mykstarter. Dette gir større fleksibilitet ved innstilling av oppstart og tilpasning av driften til en bestemt maskin.
Konstruksjonen omfatter kabelgjennomføringer 2-M20X1.5. Kompakt logistikk er også praktisk. Pakket vekt er 4 kg og emballasjemålene 220 × 130 × 175 mm. Ved service, lagring og rask utskifting av drivsystemet er dette en fordel som sparer plass og letter håndteringen. Motoren kan rotere i begge retninger, noe som utvider bruken i reverserende utstyr eller der en variabel drivkonfigurasjon kreves.
1AL OPTIMAL som profesjonell løsning
1AL OPTIMAL gir svært god verdi for pengene, dokumentert kvalitet og rask igangkjøring. Serien er kjent for høy kompatibilitet, tilgjengelighet av forskjellige modifikasjoner og monteringsformene IM B3, IM B35, IM B5, IM B14, IM B34. Modellen 1AL-561-4 er et egnet valg for virksomheter som trenger en liten trefaset elektrisk motor med IP55-beskyttelse, stillegående drift og parametere klare for pålitelig daglig arbeid. I kompakte maskiner, tekniske hjelpemoduler og presise produksjonsenheter tilbyr den en ryddig, profesjonell og utprøvd drivløsning.
